Streszczenie artykułu
TheAllena Bradleya 1769-IA16to szeroko stosowany 16-punktowy moduł wejściowy AC przeznaczony dla systemów CompactLogix w środowiskach automatyki przemysłowej. Ten artykuł zawiera kompleksowy, praktyczny przewodnik dotyczący zrozumienia, konfiguracji i rozwiązywania problemów z modułem. Rozwiązuje typowe problemy użytkowników, takie jak błędy okablowania, niestabilność sygnału, problemy z kompatybilnością i interpretacja diagnostyczna. Niezależnie od tego, czy jesteś inżynierem automatykiem, technikiem utrzymania ruchu czy integratorem systemów, ten przewodnik pomoże poprawić niezawodność systemu i skrócić przestoje.

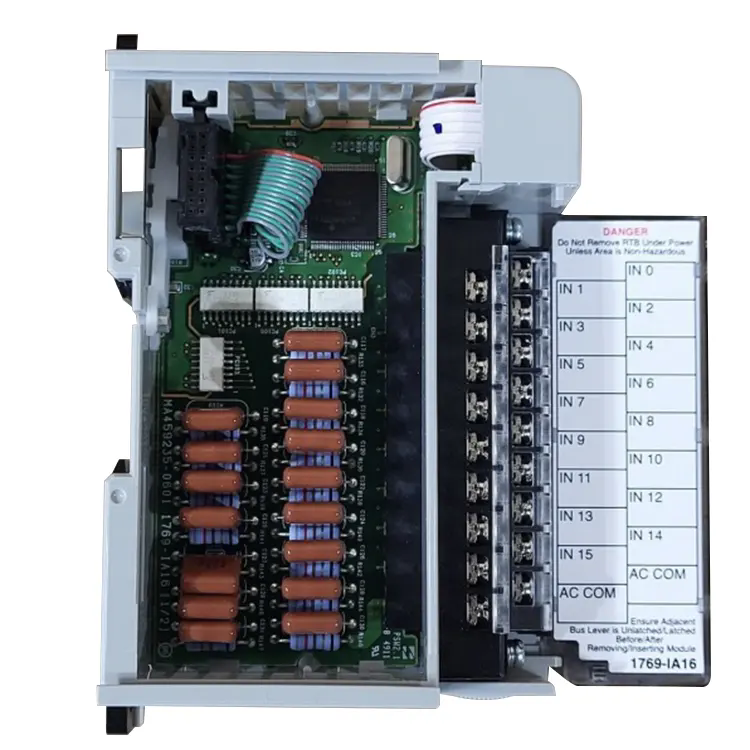

TheAllena Bradleya 1769-IA16to kompaktowy moduł we/wy stosowany w systemach Rockwell Automation. Zapewnia 16 kanałów wejścia cyfrowego 120 V AC, umożliwiając sterownikom przemysłowym monitorowanie urządzeń obiektowych, takich jak przełączniki, przekaźniki i czujniki.
Jego kompaktowa konstrukcja sprawia, że nadaje się do szaf sterowniczych o ograniczonej przestrzeni, a jego integracja ze sterownikami CompactLogix zapewnia płynną komunikację i skalowalność.
Moduł został zaprojektowany z myślą o niezawodności przemysłowej. Poniżej znajdują się jego podstawowe specyfikacje:
| Parametr | Opis |
|---|---|
| Typ wejścia | Wejście cyfrowe 120 V AC |
| Liczba kanałów | 16 wejść |
| Prąd płyty montażowej | Około. 115 mA przy 5 V DC |
| Izolacja | Izolacja optyczna pomiędzy polem a logiką |
| Montowanie | Montaż na szynie DIN |
Kluczowe zalety to:
Prawidłowa instalacja ma kluczowe znaczenie dla wydajności i bezpieczeństwa. Niewłaściwe okablowanie jest jedną z najczęstszych przyczyn niestabilności sygnału w module 1769-IA16.
Omówienie instalacji krok po kroku:
Najlepsze praktyki dotyczące okablowania:
Po fizycznej instalacji moduł należy skonfigurować w programie Studio 5000 Logix Designer lub podobnym oprogramowaniu inżynierskim.
Przebieg konfiguracji:
Właściwa konfiguracja zapewnia dokładne monitorowanie urządzeń obiektowych w czasie rzeczywistym i ogranicza fałszywą interpretację sygnałów.
Pomimo jego niezawodności użytkownicy mogą napotkać problemy operacyjne ze względu na czynniki środowiskowe lub okablowanie.
Typowe problemy obejmują:
Podejście do rozwiązywania problemów:
| Objaw | Możliwa przyczyna | Rozwiązanie |
|---|---|---|
| Brak sygnalizacji LED | Brak napięcia wejściowego | Sprawdź okablowanie w miejscu instalacji i zasilanie prądem zmiennym |
| Zmieniający się sygnał wejściowy | Zakłócenia elektryczne | Popraw uziemienie i ekranowanie kabla |
| Błąd modułu | Problem z płytą montażową | Zainstaluj ponownie moduł i sprawdź konfigurację gniazda |
Zrozumienie alternatyw pomaga w wyborze odpowiedniego modułu do konkretnych zastosowań.
| Model | Typ wejścia | Kanały | Najlepszy przypadek użycia |
|---|---|---|---|
| 1769-IA16 | 120 V AC | 16 | Standardowe przemysłowe monitorowanie wejścia AC |
| 1769-IQ16 | 24 V prądu stałego | 16 | Zastosowania czujników prądu stałego |
| 1769-IB16 | Zanik napięcia 24 V DC | 16 | Układy sterowania niskonapięciowego |
Rutynowa konserwacja zapewnia długoterminową stabilność i ogranicza nieoczekiwane przestoje.
Zalecane praktyki konserwacji:
Konserwacja zapobiegawcza jest szczególnie ważna w trudnych warunkach przemysłowych, gdzie często występują wibracje, wahania temperatury i zakłócenia elektryczne.
P1: Jakiego rodzaju urządzenia można podłączyć do 1769-IA16?
Jest przeznaczony do urządzeń obiektowych 120 V AC, takich jak przełączniki mechaniczne, przekaźniki i czujniki przemysłowe.
P2: Czy moduł może działać w środowiskach o wysokim poziomie hałasu?
Tak, ale do stabilnej pracy wymagane jest odpowiednie uziemienie i ekranowane okablowanie.
P3: Czy do podstawowej obsługi wymagane jest programowanie?
Podstawowa obsługa wymaga konfiguracji w oprogramowaniu PLC, ale do monitorowania wejść nie jest potrzebne żadne zaawansowane programowanie.
P4: Co powoduje fałszywe odczyty wejściowe?
Typowe przyczyny to zakłócenia elektryczne, luźne okablowanie lub nieprawidłowe połączenia zacisków.
P5: Czy moduł można wymieniać podczas pracy?
Nie, przed instalacją lub demontażem należy odłączyć zasilanie systemu, aby uniknąć uszkodzenia.
Allena Bradleya 1769-IA16 to solidne i wydajne rozwiązanie do monitorowania wejścia AC w systemach CompactLogix. Aby zapewnić optymalną wydajność, niezbędna jest prawidłowa instalacja, dokładna konfiguracja i regularna konserwacja. Postępując zgodnie ze wskazówkami zawartymi w tym artykule, inżynierowie i technicy mogą znacznie skrócić przestoje systemu i poprawić niezawodność działania.
