W jaki sposób Allen Bradley 2711P-T6C20D może poprawić przemysłowe sterowanie HMI i widoczność maszyny

Podsumowanie artykułu:Automatyka przemysłowa opiera się na niezawodnych interfejsach człowiek-maszyna, które umożliwiają operatorom monitorowanie sprzętu, zarządzanie parametrami procesu, reagowanie na alarmy i efektywną komunikację z systemami sterowania. Jako praktyczny terminal dotykowy PanelView Plus 600,Allena Bradleya 2711P-T6C20Dłączy w sobie kolorowy wyświetlacz, obsługę ekranu dotykowego, możliwości komunikacji Ethernet i szeregowej oraz wejście zasilania 24 V DC w kompaktowej obudowie przemysłowej.Feimupomaga użytkownikom automatyki ocenić komponenty HMI pod kątem kompatybilności systemu, wymagań komunikacyjnych, warunków instalacji i potrzeb w zakresie wymiany. W tym przewodniku wyjaśniono podstawowe specyfikacje produktu, jego zastosowanie, kwestie związane z wyborem, czynniki instalacyjne i praktyki konserwacji.

Spis treści

1. Co to jest Allen Bradley 2711P-T6C20D?
2. Jakie są kluczowe specyfikacje?
3. Które funkcje mają znaczenie w zastosowaniach przemysłowych?
4. Gdzie można zastosować HMI?
5. Jak ocenić ten interfejs HMI pod kątem systemu sterowania?
6. Co należy wziąć pod uwagę podczas instalacji?
7. W jaki sposób operatorzy mogą utrzymać długoterminową niezawodność?
8. Często zadawane pytania

Co to jest Allen Bradley 2711P-T6C20D?

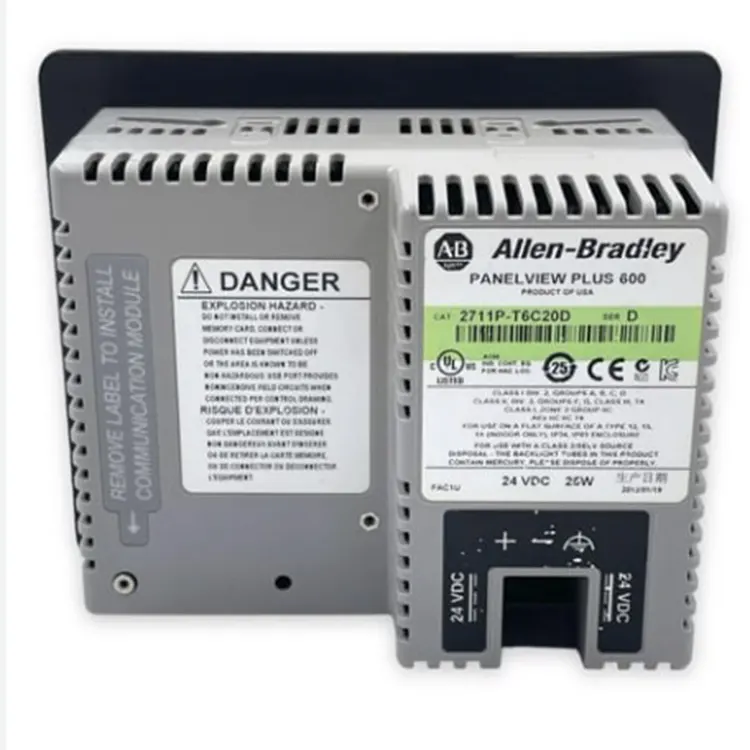

TheAllena Bradleya 2711P-T6C20Dnależy do rodziny przemysłowych terminali operatorskich PanelView Plus 600 i został zaprojektowany w celu zapewnienia interfejsu pomiędzy operatorami a zautomatyzowanymi maszynami. Zamiast polegać na fizycznych przełącznikach i oddzielnych wskaźnikach dla każdego stanu maszyny, przemysłowy interfejs HMI może skonsolidować informacje operacyjne, alarmy, wartości procesowe i funkcje sterujące w interfejsie graficznym.

W przypadku sprzętu produkcyjnego takie podejście może sprawić, że rutynowe operacje będą lepiej zorganizowane. Operatorzy mogą używać ekranu dotykowego do poruszania się po ekranach aplikacji, obserwowania stanu maszyny, potwierdzania alarmów i interakcji ze skonfigurowanymi funkcjami sterowania. Kompaktowa obudowa terminala sprawia, że ​​nadaje się on również do szaf sterowniczych i stanowisk operatorskich po stronie maszyny, gdzie przestrzeń na panelu jest ograniczona.

Ponieważ wybór HMI zależy w dużej mierze od istniejącej architektury PLC i oprogramowania aplikacyjnego, kupujący powinni sprawdzić dokładną konfigurację katalogu, oprogramowanie sprzętowe, wymagania komunikacyjne i kompatybilność aplikacji przed wymianą lub integracją.

Jakie są kluczowe specyfikacje?

Zrozumienie właściwości technicznych interfejsu HMI jest niezbędne przed włączeniem go do istniejącego systemu automatyki. W poniższej tabeli podsumowano często przywoływane specyfikacje konfiguracji terminala 2711P-T6C20D.

Dane techniczne mogą się różnić w zależności od rozszerzenia katalogu, wersji sprzętu i konfiguracji terminala. W przypadku inżynieryjnego projektu wymiany należy zawsze porównać tabliczkę znamionową i istniejącą dokumentację systemu, a nie wybierać zamiennik wyłącznie na podstawie podstawowego numeru katalogowego.

Które funkcje mają znaczenie w zastosowaniach przemysłowych?

1. Wyraźna wizualizacja kolorów

Kolorowy wyświetlacz umożliwia uporządkowanie informacji o maszynie w postaci ekranów graficznych zawierających wskaźniki stanu, wartości procesowe, komunikaty alarmowe, przyciski i instrukcje obsługi. Może to pomóc operatorom zrozumieć stan sprzętu bez ciągłego odwoływania się do oddzielnych przyrządów.

2. Bezpośrednia interakcja z ekranem dotykowym

Rezystancyjny ekran dotykowy zapewnia bezpośrednią interakcję ze skonfigurowanymi ekranami HMI. Operatorzy mogą wybierać menu, wprowadzać wartości, potwierdzać alarmy i uzyskiwać dostęp do różnych funkcji maszyny za pomocą tego samego interfejsu. Konstrukcja ta jest szczególnie praktyczna w przypadku stanowisk sterowania po stronie maszyny, gdzie ważna jest prosta obsługa.

3. Łączność w komunikacji przemysłowej

Możliwości komunikacyjne są jednym z najważniejszych czynników podczas integracji HMI z systemem automatyki. Konfiguracja 2711P-T6C20D jest powiązana z komunikacją Ethernet i RS-232, a dla obsługiwanych funkcji dostępne są również interfejsy USB. Interfejsy te mogą obsługiwać wymianę danych, zarządzanie aplikacjami i połączenie z kompatybilnym sprzętem automatyki.

4. Instalacja panelu kompaktowego

Szafy sterownicze często mają ograniczoną dostępną przestrzeń. Kompaktowy terminal z ekranem dotykowym może zapewnić wizualizację operatora bez konieczności otwierania dużej obudowy. Przed montażem inżynierowie powinni potwierdzić wymagane wymiary wycięcia, prześwit montażowy, poprowadzenie kabli i warunki wentylacji.

5. Praktyczne uwagi dotyczące konserwacji

Często oczekuje się, że przemysłowe interfejsy HMI będą działać w sposób ciągły w środowiskach produkcyjnych. Przejrzyście zorganizowana aplikacja, odpowiednie warunki środowiskowe, regularne tworzenie kopii zapasowych i odpowiednia jakość zasilania mogą przyczynić się do niezawodnego działania.

Gdzie można zastosować HMI?

TheAllena Bradleya 2711P-T6C20Dmożna rozważyć w zastosowaniach przemysłowych, gdzie operatorzy potrzebują zlokalizowanej wizualizacji i sterowania maszyną. Typowe scenariusze zastosowań obejmują:

• Maszyny produkcyjne:Monitoruj stany operacyjne, parametry produkcyjne, alarmy i sekwencje maszyn.
• Sprzęt do pakowania:Wyświetlanie informacji o produkcji, ustawień operacyjnych, komunikatów o błędach i stanu maszyny.
• Systemy transportu materiałów:Zapewnij interfejs operatora dla przenośników, sprzętu transportowego i zautomatyzowanych procesów obsługi.
• Sprzęt procesowy:Wizualizuj zmienne, takie jak temperatura, ciśnienie, przepływ i stan sprzętu, jeśli jest to obsługiwane przez architekturę sterowania.
• Modernizacja maszyny:Wymień starzejący się terminal operatorski po sprawdzeniu wymiarów fizycznych, wymagań komunikacyjnych, kompatybilności oprogramowania i funkcjonalności aplikacji.

W każdej aplikacji interfejs HMI powinien być oceniany jako jeden element kompletnej architektury sterowania, a nie jako izolowane urządzenie. Zgodność sterowników PLC, oprogramowanie aplikacyjne, protokoły komunikacyjne, wymagania dotyczące zasilania, warunki środowiskowe i przebieg pracy operatora należy rozpatrywać łącznie.

Jak ocenić ten interfejs HMI pod kątem systemu sterowania?

Wybór przemysłowego interfejsu HMI to nie tylko kwestia dopasowania rozmiaru ekranu. Rzetelny proces selekcji należy rozpocząć od rzeczywistych wymagań maszyny i istniejącego systemu automatyki.

1. Sprawdź istniejący numer katalogowy:Zapisz pełne informacje o modelu i serii z zainstalowanego terminala.
2. Potwierdź wymagania dotyczące komunikacji:Określ, czy aplikacja korzysta z sieci Ethernet, komunikacji szeregowej, funkcji USB lub innych interfejsów.
3. Przejrzyj aplikację HMI:Sprawdź wersje oprogramowania, pliki projektu, wymagania dotyczące środowiska wykonawczego i dostępność kopii zapasowych.
4. Zmierz otwór panelu:Upewnij się, że zacisk zastępczy pasuje do istniejącego wycięcia i układu montażowego.
5. Sprawdź wymagania dotyczące zasilania:Sprawdź dostępne zasilanie prądem stałym, zakres napięcia, układ uziemienia i zabezpieczenie.
6. Oceń warunki pracy:Weź pod uwagę temperaturę, wilgotność, wibracje, kurz, procedury czyszczenia i inne czynniki środowiskowe.

To systematyczne podejście może zmniejszyć ryzyko kompatybilności i ułatwić zarządzanie projektami wymiany HMI.

Co należy wziąć pod uwagę podczas instalacji?

Prawidłowa instalacja jest niezbędna do osiągnięcia stabilnej wydajności HMI. Przed zasileniem terminala inżynierowie powinni sprawdzić, czy wycięcie w szafie i konstrukcja montażowa spełniają wymagane wymiary. Wyświetlacz powinien być również umieszczony tak, aby operator mógł wygodnie przeglądać informacje, bez nadmiernego odblasku lub przeszkód.

Należy dokładnie sprawdzić okablowanie zasilające, zwłaszcza pod kątem polaryzacji, poziomu napięcia, uziemienia i zabezpieczenia. Kable komunikacyjne należy poprowadzić w sposób minimalizujący niepotrzebne zakłócenia ze strony sprzętu elektrycznego dużej mocy.

Po montażu uruchomienie powinno przebiegać etapami:

• Przed podłączeniem terminala sprawdź zasilanie.
• Potwierdź okablowanie komunikacyjne i konfigurację sieci.
• Załaduj lub przywróć poprawną aplikację HMI.
• Testuj ekrany operatora i funkcje nawigacji.
• Sprawdź alarmy i wyświetlacze stanu maszyny.
• Przetestuj komunikację z powiązanym sterownikiem PLC lub sterownikiem.
• Zapisz ostateczną konfigurację na potrzeby przyszłej konserwacji.

W przypadku projektów wymiany, utrzymanie pełnej kopii zapasowej istniejącej aplikacji HMI i konfiguracji przed modyfikacją może znacznie uprościć odzyskiwanie w przypadku wystąpienia problemów z uruchomieniem.

W jaki sposób operatorzy mogą utrzymać długoterminową niezawodność?

Konserwacja zapobiegawcza jest ważną częścią zarządzania automatyką przemysłową. Nawet jeśli interfejs HMI działa normalnie, rutynowa inspekcja może pomóc w zidentyfikowaniu problemów, zanim zaszkodzą produkcji.

• Utrzymuj ekran dotykowy w czystości i wolny od nadmiernego kurzu lub pozostałości przemysłowych.
• Okresowo sprawdzaj połączenia zasilania i komunikacji.
• Utrzymuj aktualne kopie zapasowe plików aplikacji i danych konfiguracyjnych.
• Monitoruj nieprawidłowe zachowanie komunikacji i powtarzające się alarmy systemowe.
• Sprawdź temperaturę otoczenia i warunki otoczenia.
• Dokumentuj wersje oprogramowania sprzętowego, aplikacji i sprzętu po pracach serwisowych.
• Jeśli interfejs HMI wykazuje utrzymujące się problemy ze sprzętem lub wyświetlaczem, należy zastosować odpowiednie procedury wymiany.

W przypadku starszych instalacji automatyki planowanie konserwacji staje się szczególnie ważne, ponieważ dostępność części zamiennych, kompatybilność oprogramowania i stan sprzętu należy ocenić przed wystąpieniem nieoczekiwanej przerwy w produkcji.

Często zadawane pytania

Do czego służy Allen Bradley 2711P-T6C20D?

Allena Bradleya 2711P-T6C20D to przemysłowy interfejs operatora przeznaczony do wizualizacji i sterowania maszynami. Może wyświetlać informacje o procesie, alarmy, stan maszyny i skonfigurowane elementy sterujące.

Jakiego typu wyświetlacz wykorzystuje model 2711P-T6C20D?

Terminal jest wyposażony w kolorowy wyświetlacz TFT z aktywną matrycą o przekątnej 5,7 cala i rozdzielczości 320 × 240 pikseli. W ekranie dotykowym zastosowano analogową technologię rezystancyjną.

Czy Allen Bradley 2711P-T6C20D obsługuje Ethernet?

Konfiguracja komunikacyjna serii 20 została zaprojektowana z możliwością obsługi sieci Ethernet wraz z interfejsami RS-232 i USB. Jednak przed zakupem zamiennika kupujący powinni sprawdzić dokładny przyrostek terminala i konfigurację sprzętową.

Jakiego zasilania potrzebuje terminal?

Terminal został zaprojektowany w oparciu o nominalne zasilanie przemysłowe 24 V DC. Rzeczywisty dopuszczalny zakres wejściowy i wymagania dotyczące systemu zasilania należy sprawdzić w dokumentacji dotyczącej dokładnej konfiguracji sprzętowej.

Czy 2711P-T6C20D nadaje się do projektów wymiany HMI?

Można to rozważyć w przypadku projektów zastępczych, jeśli istniejąca aplikacja, interfejsy komunikacyjne, wycięcia w panelu, wymagania dotyczące zasilania, środowisko oprogramowania i wersja sprzętu są kompatybilne. Przed wymianą należy przeprowadzić pełną kontrolę numeru modelu i systemu.

Wniosek

TheAllena Bradleya 2711P-T6C20Dzapewnia praktyczne rozwiązanie przemysłowe HMI do zastosowań wymagających wizualizacji na ekranie dotykowym, interakcji operatora i komunikacji ze sprzętem automatyki. Kompaktowa konstrukcja PanelView Plus 600, kolorowy wyświetlacz, przemysłowy ekran dotykowy i możliwości komunikacyjne sprawiają, że nadaje się on do zastosowań związanych ze sterowaniem maszynami, pakowaniem, produkcją i modernizacją. Jeśli oceniasz dostępność, kompatybilność, opcje wymiany lub szczegóły techniczne swojego projektu automatyzacji,skontaktuj się z namiw Feimu, aby omówić Twoje wymagania i wybrać odpowiednie rozwiązanie w zakresie automatyki przemysłowej.
