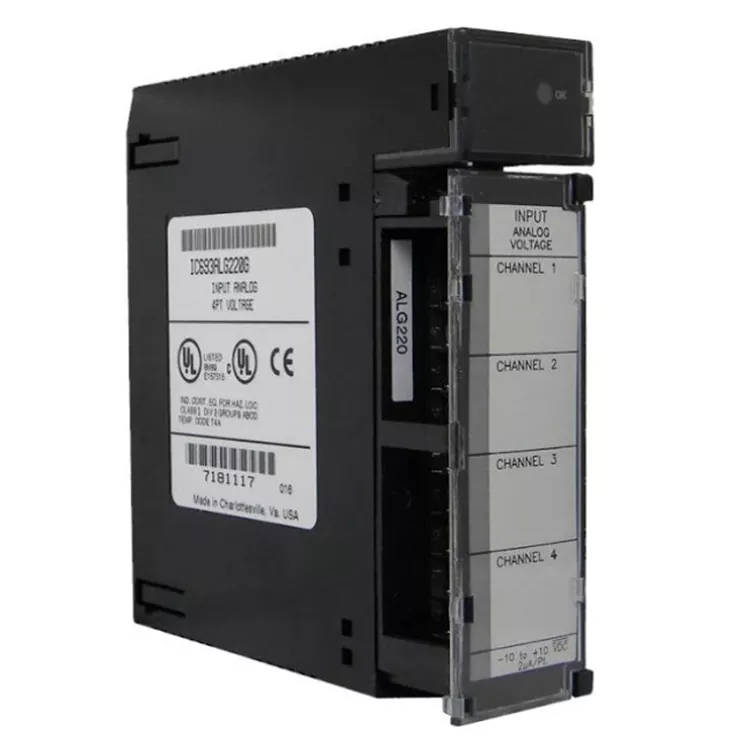

GE Fanuc IC693ALG220

GE Fanuc IC693ALG220 to 4-kanałowy moduł wejść analogowych typu napięciowego zaprojektowany specjalnie dla sterowników PLC serii 90-30. Jest wyposażony w 12-bitowy, precyzyjny moduł konwersji analogowo-cyfrowej i konstrukcję filtrowania sprzętowego 17 Hz, umożliwiając temu modułowi dokładne zbieranie analogowych sygnałów napięcia i prądu z obiektów przemysłowych.

Moduł ten ma zalety, takie jak wysoka precyzja, wysoka stabilność i silne właściwości przeciwzakłóceniowe. Dzięki tym funkcjom jest szeroko stosowany w inżynierii chemicznej, maszynach, HVAC i zautomatyzowanych liniach produkcyjnych, umożliwiając dokładne zbieranie różnych przemysłowych sygnałów analogowych, takich jak ciśnienie, poziom cieczy, temperatura, przemieszczenie i sprzężenie zwrotne częstotliwości, a także spełniając potrzeby monitorowania sygnałów większości małych i średnich systemów automatyki.

Jeśli potrzebujesz dojrzałego i niezawodnego rozwiązania do przemysłowego pomiaru wielkości analogowych o dużej gęstości, skontaktuj się z firmą Feimu Technology. Mamy towary w magazynie i możemy je Ci dostarczyć.

Zalety produktu

GE Fanuc IC693ALG220, jako 4-kanałowy moduł wejść analogowych typu napięciowego, ma następujące zalety:

1. Wysoka stabilność: posiada izolację galwaniczną 1500VAC, skutecznie przeciwstawiając się pętlom uziemienia i zakłóceniom przepięciowym; jest zgodny z przemysłowymi normami EMC i sejsmicznymi, obsługuje pracę w szerokich temperaturach i nadaje się do złożonych i trudnych środowisk przemysłowych.

2. Szeroka kompatybilność: jest wyposażony w 12-bitowy przetwornik ADC do precyzyjnej konwersji analogowo-cyfrowej, ma wbudowane filtrowanie sprzętowe, jest odporny na zakłócenia o wysokiej częstotliwości i ma doskonałą liniowość; obsługuje sygnały napięcia od -10 V do +10 V, a zewnętrzny rezystor może być kompatybilny z uniwersalnymi przetwornikami 4-20 mA, odpowiednimi dla większości przemysłowych scenariuszy akwizycji ilości analogowych.

3. Bez obaw o wymianę: posiada bogatą dokumentację techniczną i przypadki zastosowań, odpowiednie do naprawy starego sprzętu, aktualizacji systemu i scenariuszy wymiany części zamiennych, z niezwykle dużą praktycznością.

4. Wysoka kompatybilność: jest kompatybilny ze sterownikami PLC serii GE 90-30, zajmuje niewiele miejsca na gniazdo, kalibracja fabryczna jest wolna od debugowania, programowanie i okablowanie są proste i można je szybko uruchomić.

Pola aplikacji

W obiektach przemysłowych powszechnie stosuje się różne czujniki sygnału analogowego w takich dziedzinach, jak sprzęt mechaniczny, inżynieria chemiczna, uzdatnianie wody, HVAC, stary sprzęt metalurgiczny i zautomatyzowane linie produkcyjne.

Może zbierać sygnały z przetworników ciśnienia, poziomu cieczy, temperatury, przemieszczenia, natężenia przepływu itp., a także odbierać analogowe sygnały napięciowe w zakresie od 10 V do +10 V z przetwornic częstotliwości i potencjometrów. Jest szeroko stosowany w monitorowaniu stanu sprzętu, gromadzeniu danych procesowych, monitorowaniu parametrów procesu i projektach renowacji starych systemów automatyki w zakresie części zamiennych GE Fanuc IC693ALG220.

Technologia/proces

Karta GE Fanuc IC693ALG220 jest produkowana przy użyciu technologii kart pokładowych klasy przemysłowej. Wykorzystuje wielowarstwową płytkę drukowaną wytrzymującą zarówno wysokie, jak i niskie temperatury, z oddzielnym okablowaniem dla obwodów analogowych i cyfrowych oraz trójwarstwową powłoką antykorozyjną. Wybiera dryft niskotemperaturowy i komponenty o wysokiej precyzji, jest wyposażony w sprzętowe obwody filtrujące i ukończył w fabryce kalibrację punktu zerowego i wzmocnienia.

Jest wyposażony w urządzenie izolujące 1500VAC, aby zapewnić izolację pomiędzy stroną sygnałową a stroną logiczną. Jest również połączony ze wzmocnionymi zaciskami i zaciskami śrubowymi, co zapewnia odporność na wstrząsy i zapobieganie poluzowaniu. Cała maszyna została poddana wielu testom fabrycznym, obejmującym cykle w wysokiej i niskiej temperaturze, odporność na ciśnienie, dokładność i kompatybilność elektromagnetyczną.

Ten produkt jest modelem wycofanym z produkcji i nie jest wyposażony w nowoczesną technologię montażu powierzchniowego o dużej gęstości. Pozyskiwanie sygnału prądowego wymaga zewnętrznego rezystora 250 Ω.

Parametry

Co robi Feimu

Feimu Technology nie dostarcza nieprzetestowanych modułów. Każdy IC693ALG220 przed opuszczeniem naszego magazynu przechodzi następujący proces weryfikacji.

Kontrola wzrokowa: Sprawdzono kolor panelu. Etykiety zweryfikowane. Śruby listwy zaciskowej sprawdzone pod kątem płynnego działania.

Test po włączeniu zasilania: Moduł zainstalowany w obudowie testowej serii 90-30. Moduł rozpoznany przez sterownik PLC.

Test kanału: Wszystkie 4 kanały testowano za pomocą sygnałów napięciowych ±10 V. Odczyty zweryfikowane pod kątem dokładności.

Test izolacji: zweryfikowana izolacja 1500VAC pomiędzy stroną pola a stroną logiczną.

Test diod LED: Sprawdzono, czy diody LED stanu modułu działają prawidłowo.

Opakowanie: Moduł umieszczony w torbie antystatycznej. Zapieczętowane w kartonie wyłożonym pianką. Oznaczony numerem modułu i datą testu.

Często zadawane pytania

P1: Jaki jest zakres temperatur roboczych? Czy można go używać w szafce wysokotemperaturowej?

Temperatura pracy: 25 ℃ ~ + 70 ℃. Temperatura wewnętrzna szafy nie może przekraczać 70 ℃. Nadmierna temperatura spowoduje zmniejszenie dokładności pobierania próbek.

P2: Czy kanały są odizolowane od siebie?

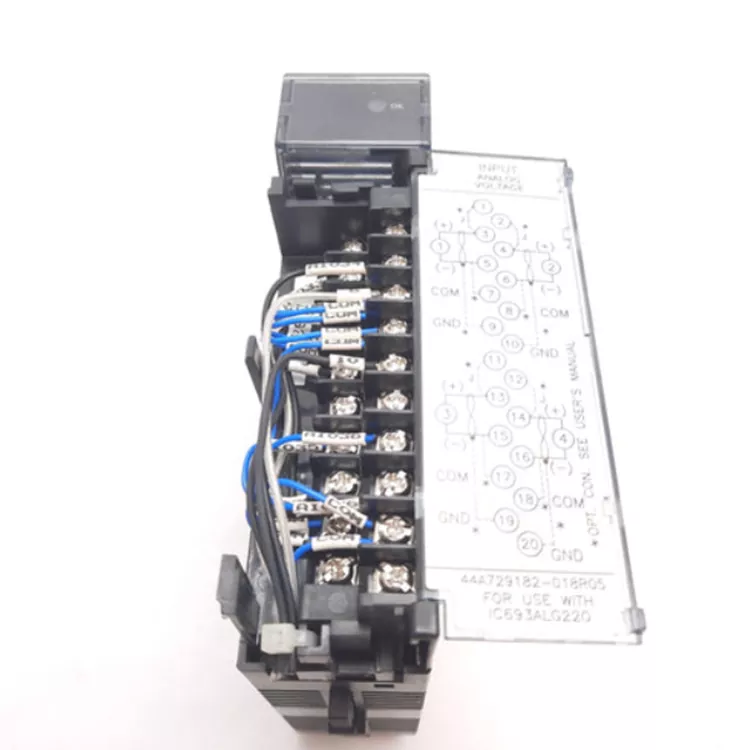

Nie ma izolacji pomiędzy kanałami. Tylko strona sygnałowa pola i strona logiczna płytki PLC mają izolację 1500VAC. Wiele kanałów ma wspólny terminal COM.

P3: Czy moduły wymagają zworek do ustawiania sprzętu?

IC693ALG220 nie posiada zworek sprzętowych. Tryby napięcia i prądu są całkowicie osiągane poprzez zewnętrzne okablowanie i zewnętrzne rezystory. Korpus modułu nie posiada przełącznika DIP.

P4: Jak obsługiwane są warstwy ekranujące wielu nadajników? Czy należy je uziemić na obu końcach, czy tylko na jednym końcu?

W przypadku ekranowanych kabli sygnału analogowego zaleca się uziemienie na jednym końcu. Warstwa ekranująca powinna być uziemiona tylko po stronie przetwornika, a warstwa ekranująca po stronie modułu powinna pozostać pływająca. Uziemienie na obu końcach łatwo tworzy pętlę masy, powodując dryf i wahania wartości.
