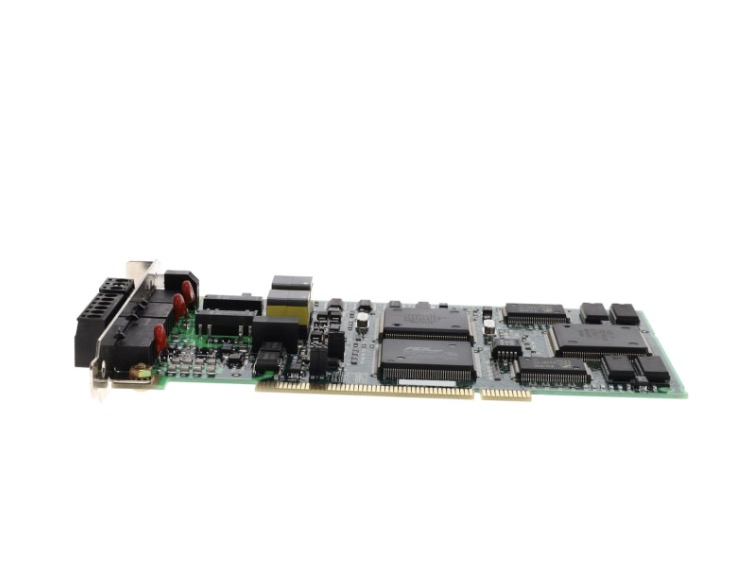

Akcesoria komunikacyjne odpowiednie do zastosowań przemysłowych. Allen Bradley 1784-PKTX to karta komunikacyjna PCI dla komputerów stacjonarnych i przemysłowych urządzeń sterujących. Można go zainstalować bezpośrednio na komputerach stacjonarnych lub przemysłowych urządzeniach sterujących, umożliwiając komputerowi nawiązanie stabilnej komunikacji ze sprzętem PLC warsztatu.
Niezależnie od tego, czy jest to powszechnie używana sieć DH+, zdalne wejścia/wyjścia RIO, czy główne protokoły komunikacji przemysłowej, tę kartę sieciową można stabilnie dostosować do każdego z nich. Jest to niezbędne narzędzie dla inżynierów do programowania, debugowania, monitorowania i gromadzenia danych na miejscu. Utrzymujemy wystarczające zapasy, aby mieć pewność, że nie będziesz musiał czekać podczas awaryjnej konserwacji lub debugowania projektu, co umożliwi szybkie wznowienie produkcji.
Najbardziej rzucającą się w oczy zaletą Allen Bradley 1784-PKTX jest jego wielointerfejsowość, wieloprotokołowość i wysoka kompatybilność. Dzięki tylko jednej karcie może zaspokoić różne potrzeby komunikacyjne na miejscu, eliminując potrzebę instalowania wielu różnych kart sieciowych w obudowie, dzięki czemu sprzęt jest bardziej kompaktowy i zmniejsza awaryjność.
Obsługuje różne sieci przemysłowe, takie jak DH+ i RIO (Remote I/O), i można go szybko skonfigurować poprzez sparowanie z oprogramowaniem RSLinx Classic. Ma niski próg użytkowania i dużą stabilność. Zapewniamy wyłącznie nową, oryginalną jakość, ściśle kontrolując jakość, bez renowacji, naprawy lub ukrytych wad. Po zainstalowaniu może działać stabilnie bez żadnych problemów, takich jak przerwy w komunikacji, utrata pakietów lub awaria połączenia.
Allen Bradley 1784-PKTX jest zbudowany z grubej płyty z włókna szklanego, charakteryzującej się wysoką twardością i odpornością na zginanie. Taka konstrukcja skutecznie chroni obwody wewnętrzne. Wbudowane złote palce mają grubą powłokę, zapewniającą dobrą przewodność, odporność na utlenianie i zapobieganie uszkodzeniom styków. Zachowują funkcjonalność nawet po wielokrotnym zakładaniu i wyjmowaniu. Wszystkie interfejsy są wyposażone w metalowe konstrukcje wzmacniające, dzięki czemu są odporne na wielokrotne podłączanie i odłączanie oraz nadają się do fabrycznych środowisk użytkowania o wysokiej częstotliwości.
Płyta ochronna ma charakterystyczny czerwony kolor Rockwell i jest solidnie wykonana. Dodanie osłony wzmacniającej może trwale przymocować ją do tylnego panelu obudowy, zapobiegając poluzowaniu lub przesunięciu z powodu wibracji lub napięcia przewodów. Ogólna konstrukcja została zaprojektowana specjalnie dla fabryk o zapylonym, wibrującym i często podłączonym do sieci środowisku. Pozostaje stabilny i niezawodny nawet po długotrwałej pracy i doskonale dostosowuje się do różnych szaf sterowniczych i komputerów przemysłowych w środowisku fabrycznym.
Feimu Technology, jako dostawca z długą historią w branży sterowania przemysłowego, posiada kompletny system magazynowania i testowania. Allen Bradley 1784-PKTX jest dostępny w magazynie i dostarczany bezpośrednio w trakcie całego procesu. Potrafi szybko reagować na zamówienia krajowe i zagraniczne.
Cena jest przejrzysta i rozsądna. Jest tani i wysoce konkurencyjny, dzięki czemu klienci mogą uzyskać wysokiej jakości komunikacyjne karty sieciowe po bardziej przystępnej cenie. Dla logistyki stosujemy wielowarstwowe opakowania ochronne, w skład których wchodzą worki antystatyczne, gruba pianka oraz twarde pudełka kartonowe. Zapewnia pełną ochronę przed wibracjami, antystatyką i zginaniem, zapewniając, że produkty mogą zostać dostarczone w stanie nienaruszonym, zarówno transportem morskim, jak i lotniczym.
Posiadamy profesjonalny zespół techniczny, który może zapewnić wskazówki dotyczące obsługi komputera, instalację sterowników, konfigurację komunikacji i inne wsparcie. Proszę mieć pewność, że dokonasz zakupu.
| Parametr | Specyfikacja |
|---|---|
| Model produktu | Allena Bradleya 1784-PKTX |
| Interfejs magistrali | PCI 32-bitowe (wymagane gniazdo 5 V) |
| Obsługiwane sieci | DH+, zdalne we/wy (RIO), DH-485 |
| Interfejs fizyczny | DB-9 lub RJ45 (w zależności od karty córki) |
| Oprogramowanie konfiguracyjne | Klasyczny RSLinx |
| Szybkość transferu DH+ | 57,6 kb/s |
| Szybkość transferu RIO | 57,6 / 115,2 / 230,4 kb/s |
| Kompatybilne procesory | PLC-5, SLC 5/04, MicroLogix 1500 (typ DH+) |
| Kompatybilność oprogramowania | RSLogix 5, RSLogix 500 |
| Zużycie energii | 5 V DC, typowo 500 mA |
| Zgodność z PCI | PCI 2.2 lub nowszy |
| Temperatura pracy | 0°C do 55°C |
| Temperatura przechowywania | -40°C do 85°C |
| Certyfikaty | UL, cUL, CE |
1784-PKTX obsługuje trzy protokoły sieciowe. Każdy protokół jest używany w różnych aplikacjach.
| Sieć | Prędkość | Maksymalna liczba węzłów | Typowe urządzenia |
|---|---|---|---|
| DH+ (autostrada danych Plus) | 57,6 kb/s | 64 węzły | PLC-5, SLC 5/04, PanelView |
| RIO (zdalne we/wy) | 57,6 / 115,2 / 230,4 kb/s | 32 węzły | 1771 zdalnych stojaków, skanery PLC-5 |
| DH-485 | 19,2 kb/s | 32 węzły | SLC 5/03, MicroLogix 1200/1500 |
Kiedy używać każdego z nich:
Model 1784-PKTX wymaga zarówno instalacji sprzętu, jak i konfiguracji sterownika. Wykonaj poniższe kroki, aby pomyślnie przeprowadzić konfigurację.
Kroki instalacji sprzętu:
Kroki instalacji sterownika:
Typowe kroki rozwiązywania problemów:
Model 1784-PKTX posiada wskaźniki LED na tylnym wsporniku. Dostarczają one informacji o stanie sieci.
| PROWADZONY | Status | Oznaczający | Działanie |
|---|---|---|---|
| PWR | Zielony (wł.) | Karta ma moc. Magistrala PCI dostarcza napięcie. | Żadne działanie nie jest potrzebne. |
| PWR | Wyłączony | Brak zasilania karty. | Sprawdź gniazdo PCI. Sprawdź zasilanie komputera. |
| POŁĄCZYĆ | Zielony (wł.) | Łącze sieciowe jest aktywne. Kabel podłączony. | Żadne działanie nie jest potrzebne. |
| POŁĄCZYĆ | Wyłączony | Brak łącza sieciowego. Kabel nie jest podłączony lub brak aktywności sieciowej. | Sprawdź połączenie kablowe. Sprawdź urządzenie po drugiej stronie. |
| TX/RX | Błyskowy | Transmisja danych aktywna. | Żadne działanie nie jest potrzebne. Normalna praca. |
| WADA | Czerwony | Błąd karty lub błąd komunikacji. | Sprawdź konfigurację sterownika. Sprawdź kabel. Sprawdź adres węzła. |
Karty Allen Bradley 1784-PKTX są powszechnie podrabiane. Użyj tych kontroli, aby zweryfikować autentyczność.
Feimu Technology nie wysyła nieprzetestowanych kart. Każdy 1784-PKTX przed opuszczeniem naszego magazynu przechodzi następujący proces weryfikacji.
Jak skonfigurować sterownik 1784-PKTX w RSLinx?
Uruchom RSLinx Classic, przejdź do menu Komunikacja > Konfiguruj sterowniki, wybierz typ sterownika z listy rozwijanej Dostępne typy sterowników, a następnie ustaw „Adres karty”. Możesz przeglądać podłączone urządzenia sieciowe DH+ lub DH-485 poprzez Komunikacja > RSWho. Wsparcie techniczne można uzyskać za naszym pośrednictwem.
Jaki jest główny cel?
Instaluje się go w standardowym gnieździe PCI 5 V komputera osobistego (PC), używanym głównie do łączenia komputera PC z klasyczną siecią przemysłową Allen-Bradley w celu gromadzenia danych, przesyłania/pobierania programów, monitorowania online i diagnozowania usterek.
Jakie konkretne protokoły komunikacyjne i urządzenia są obsługiwane?
Protokoły sieciowe:
Data Highway Plus (DH+), zdalne wejścia/wyjścia (RIO), DH-485.
Typowe urządzenia:
Procesor PLC-5, procesor SLC 5/04, MicroLogix 1500 (typ DH+), klasyczny ekran dotykowy PanelView itp.
Kompatybilność oprogramowania:
Konfigurując sterownik poprzez oprogramowanie RSLinx Classic, może on współpracować z programami programistycznymi takimi jak RSLogix 5, RSLogix 500.
