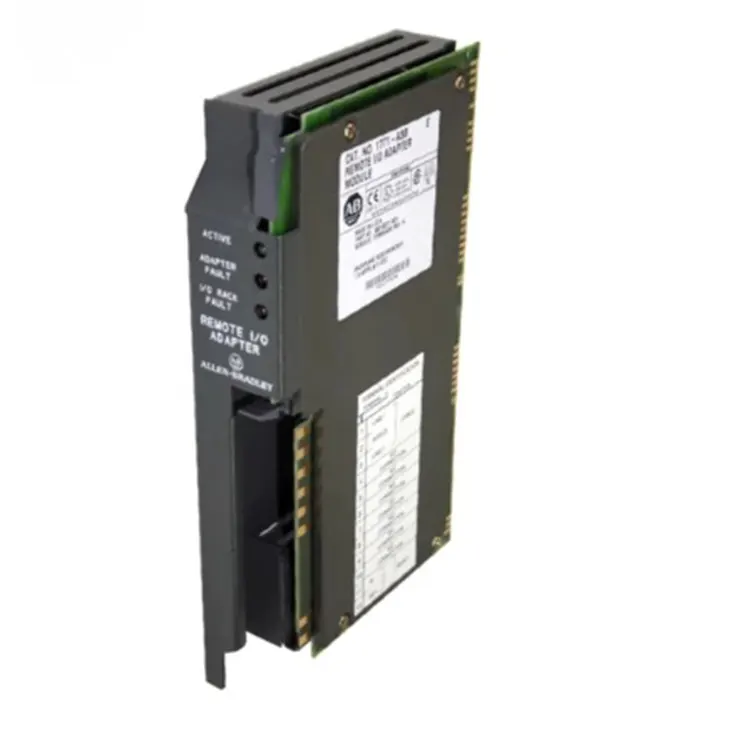

FeimuTechnologia dostarczaAllena Bradleya 1771-ASBModuł zdalnego adaptera we/wy do konserwacji automatyki przemysłowej i obsługi starszych systemów sterowania. Zaprojektowany do zastosowań obejmujących platformę we/wy 1771, moduł ten pomaga połączyć odległą obudowę we/wy ze zgodnym sterownikiem programowalnym (PLC), co czyni go ważnym czynnikiem branym pod uwagę w przypadku obiektów chcących utrzymać istniejącą infrastrukturę automatyki.
Allena Bradleya 1771-ASB to zdalny moduł adaptera we/wy powiązany ze starszymi systemami programowalnych sterowników Allen-Bradley. Umożliwia komunikację między odległą obudową we/wy a skanerem po stronie sterownika za pośrednictwem sieci Universal Remote I/O (RIO). Zrozumienie szybkości komunikacji, trybów adresowania, wymagań podwozia i kompatybilności specyficznej dla serii jest niezbędne przy wyborze modułu zamiennego. W tym przewodniku wyjaśniono zasady działania modułu, kluczowe kwestie techniczne, kontrole instalacji, typowe podejścia do rozwiązywania problemów i czynniki związane z zakupem. Opisuje także, w jaki sposób nabywcy przemysłowi mogą ocenić części zamienne i skrócić niepotrzebne przestoje podczas konserwacji uznanego sprzętu opartego na sterownikach PLC.
1. Co to jest Allen Bradley 1771-ASB?
2. Jak działa zdalny adapter we/wy?
4. Typowe zastosowania przemysłowe
5. Jak wybrać właściwy moduł zamienny
6. Uwagi dotyczące instalacji i rozwiązywania problemów
7. Co kupujący powinni sprawdzić przed zakupem?
Allena Bradleya 1771-ASB to zdalny moduł adaptera we/wy przeznaczony do użytku ze starszymi, kompatybilnymi systemami sterowników programowalnych. Jego głównym celem jest zapewnienie interfejsu komunikacyjnego pomiędzy obudową zdalnych wejść/wyjść a skanerem zdalnych wejść/wyjść sterownika. Zamiast bezpośrednio zastępować poszczególne moduły wejściowe lub wyjściowe, koordynuje wymianę danych pomiędzy sterownikiem a modułami zainstalowanymi w zdalnej szafie.
Ta funkcjonalność jest szczególnie istotna w fabrykach, w których istniejące maszyny w dalszym ciągu zależą od starszych architektur PLC. Wymiana całego układu sterowania może wymagać znacznych prac inżynieryjnych, planowania produkcji i inwestycji w sprzęt. Gdy istniejąca architektura pozostaje odpowiednia dla danego zastosowania, zakup kompatybilnego adaptera zamiennego może zapewnić bardziej praktyczną opcję konserwacji.
Firma Rockwell Automation informuje, że moduł zdalnego adaptera we/wy 1771 jest wycofany ze sprzedaży ze skutkiem od 31 grudnia 2017 r. W związku z tym kupujący powinni zwracać szczególną uwagę na dostępność, stan, autentyczność i kompatybilność przy pozyskiwaniu tej części.
Aby uzyskać szczegółowe informacje o produkcie i zadać pytania dotyczące źródeł, odwiedź stronę produktu Feimu Allen Bradley 1771-ASB.
Model 1771-ASB działa w ramach rozproszonej architektury sterowania. Skaner po stronie sterownika komunikuje się z adapterem poprzez zdalne łącze we/wy, natomiast adapter łączy się z modułami we/wy zainstalowanymi w jego obudowie.
Proces komunikacji można zrozumieć poprzez trzy główne elementy:
Podczas normalnej pracy skaner wysyła informacje wyjściowe do zdalnej szafy i w zamian otrzymuje informacje wejściowe. Takie ustawienie umożliwia sterownikowi monitorowanie i koordynację urządzeń znajdujących się z dala od głównej szafy sterowniczej.
Wydajność komunikacji zależy od prawidłowej konfiguracji sieci. Skaner i adapter muszą używać zgodnych ustawień komunikacyjnych, prawidłowych adresów, odpowiedniego okablowania i prawidłowego układu terminacji. Niedopasowanie w którymkolwiek z tych obszarów może uniemożliwić niezawodną wymianę danych.
Przed zakupem lub instalacją zamiennika inżynierowie powinni sprawdzić dokładną serię modułu i zapoznać się z odpowiednią dokumentacją producenta. Poniższa tabela podsumowuje ważne specyfikacje związane z platformą 1771-ASB. Wartości należy sprawdzić w odniesieniu do konkretnego urządzenia, ponieważ różne serie mogą mieć różne właściwości elektryczne i komunikacyjne.
| Parametr | Informacje techniczne |
|---|---|
| Numer modelu | 1771-ASB |
| Typ produktu | Moduł zdalnego adaptera we/wy |
| Rodzina produktów | System we/wy Allen-Bradley 1771 |
| Protokół komunikacyjny | Uniwersalne zdalne we/wy (RIO) |
| Obsługiwane szybkości komunikacji | 57,6, 115,2 i 230,4 kb/s, w zależności od serii |
| Maksymalna odległość kabla komunikacyjnego | Do 3048 m (10 000 stóp) przy 57,6 kb/s w określonych warunkach |
| Pośrednie odległości kabli | Do 5000 stóp przy 115,2 kb/s; do 2500 stóp przy 230,4 kb/s dla odpowiednich serii |
| Tryby adresowania | Pół-gniazdo, jedno- lub dwuszczelinowe, w zależności od serii |
| Miejsce instalacji | Skrajne lewe położenie kompatybilnej obudowy we/wy 1771 |
| Prąd płyty montażowej | Zależne od serii; powszechnie określane jako 1,0 A lub 1,2 A przy 5 V DC |
| Ramię okablowania polowego | 1771-WB, jeśli określono dla konfiguracji |
| Stan cyklu życia | Wycofane przez producenta |
Ważna uwaga dotycząca wyboru:Podane odległości kabli są maksymalnymi wartościami referencyjnymi i nie stanowią gwarancji dla każdej instalacji. Rzeczywiste limity zależą od serii modułu, specyfikacji kabla, konfiguracji sieci i warunków instalacji. Potwierdź dokładne wymagania w oficjalnej instrukcji obsługi modułu zdalnego adaptera we/wy.
Allena Bradleya 1771-ASB jest odpowiedni dla obiektów, w których nadal działają kompatybilne starsze systemy sterowania. Jego praktyczna wartość polega na pomocy w utrzymaniu ustalonej zdalnej komunikacji we/wy bez automatycznego konieczności całkowitego przeprojektowania systemu sterowania.
Są to raczej potencjalne konteksty zastosowań niż gwarancja kompatybilności z każdą maszyną w tych branżach. Przydatność należy ustalić, sprawdzając zainstalowany sterownik, skaner, obudowę, okablowanie obiektowe i wymagania operacyjne.
Wybór zamiennika to coś więcej niż tylko dopasowanie numeru katalogowego. Moduł podobny pod względem technicznym może nadal być nieodpowiedni, jeśli jego seria sprzętu, charakterystyka oprogramowania sprzętowego lub konfiguracja komunikacji różnią się od oryginalnej instalacji.
Potwierdź, że zamiennik jest zidentyfikowany jako 1771-ASB i zapisz pełne oznaczenie serii z etykiety modułu. Dokumentacja Rockwell Automation identyfikuje różnice między seriami A, B, C, D i E, w tym szybkości komunikacji, możliwości adresowania i kompatybilność sprzętu.
Zidentyfikuj zainstalowany kontroler, układ skanera, obudowę 1771 i istniejącą konfigurację we/wy. Nie zakładaj, że moduł zgodny z jedną starszą konfiguracją będzie automatycznie współpracował z każdym kontrolerem lub szafą.
Sprawdź skonfigurowaną szybkość komunikacji, adres węzła, typ kabla, zakończenie i tryb adresowania. Wymiana powinna być zgodna z ustaloną konfiguracją sieci, chyba że planowana jest udokumentowana zmiana techniczna.
W przypadku wycofanego komponentu przemysłowego poproś o wyraźne zdjęcia etykiety produktu, szczegółowe informacje o stanie i dostępne informacje dotyczące testów funkcjonalnych. Zapytaj, czy urządzenie jest nowe, nieużywane, odnowione lub wcześniej zainstalowane. Opisy te nie są zamienne i należy je sprawdzić przed zakupem.
Aby uzyskać dodatkowe informacje, przejrzyj informacje o produkcie 1771-ASB firmy Feimu Technology i potwierdź szczegóły proponowanego urządzenia u dostawcy.
Prawidłowa konfiguracja jest niezbędna do niezawodnego działania. Przed wymianą modułu wykwalifikowany personel zajmujący się konserwacją powinien udokumentować istniejącą konfigurację i postępować zgodnie z zakładowymi procedurami bezpieczeństwa elektrycznego.
Jeśli komunikacja nie powiedzie się, sprawdź konfigurację i połączenia fizyczne, zanim stwierdzisz, że sam moduł jest uszkodzony. Nieprawidłowe szybkości komunikacji, zduplikowane adresy węzłów, uszkodzone kable, nieprawidłowe zakończenie i problemy z zasilaniem obudowy mogą przyczynić się do problemów z komunikacją.
Wskaźniki LED, jeśli są przewidziane na konkretnym urządzeniu, należy interpretować w oparciu o odpowiednią instrukcję obsługi dotyczącą danej serii. Nie należy zakładać, że kolory wskaźników lub znaczenie usterek są identyczne we wszystkich wersjach.
Ponieważ produkt 1771-ASB został wycofany, planowanie zamówień powinno koncentrować się na identyfikowalnej identyfikacji produktu i praktycznym zmniejszeniu ryzyka. Sama niska cena zakupu nie gwarantuje, że zamiennik będzie odpowiedni dla przemysłowego systemu sterowania.
Rozważ następującą listę kontrolną zakupów:
Feimu Technology przedstawia model 1771-ASB jako część swojej starszej oferty części zamiennych do automatyki i opisuje testowanie, opakowanie ochronne i wsparcie w zakresie pozyskiwania na stronie produktu. Kupujący powinni potwierdzić aktualne zapasy, stan jednostki, czas realizacji i dokładny zakres wszelkich testów lub gwarancji bezpośrednio u dostawcy.
W celu szerszego planowania systemu inżynierowie mogą również zapoznać się z oficjalnymi informacjami o produkcie Rockwell Automation 1771-ASB, aby sprawdzić stan cyklu życia i dostępną dokumentację producenta.
1771-ASB to zdalny adapter we/wy, który łączy kompatybilną obudowę we/wy 1771 ze zdalnym skanerem we/wy po stronie kontrolera. Umożliwia wymianę danych wejściowych i wyjściowych pomiędzy sterownikiem a zdalnymi modułami wejść/wyjść.
Nie. Firma Rockwell Automation podaje, że moduł zdalnego adaptera we/wy 1771 jest wycofany z rynku z dniem 31 grudnia 2017 r. Jednostki zamienne mogą być dostępne u dostawców przemysłowych części zamiennych, ale kupujący powinni niezależnie sprawdzić stan magazynowy, stan i autentyczność.
Odpowiednie wersje obsługują szybkości 57,6 kb/s, 115,2 kb/s i 230,4 kb/s. Dostępne stawki zależą od serii modułu. Adapter i skaner muszą być skonfigurowane w sposób spójny, a ograniczenia długości kabli muszą zostać sprawdzone w odpowiedniej dokumentacji.
Zamiennik może działać bez zmian w programie, jeśli seria sprzętu, adresowanie, ustawienia komunikacji i konfiguracja we/wy są zgodne. Nie można tego jednak zagwarantować w przypadku każdej instalacji. Przed wznowieniem produkcji należy sprawdzić istniejący system i przeprowadzić kontrole podczas rozruchu.
Podaj numer katalogowy, oznaczenie serii, wymaganą ilość, zdjęcia istniejącego modułu, kraj docelowy i wszelkie znane wymagania dotyczące kompatybilności. Dane te pomagają dostawcy ocenić dostępność i zidentyfikować pytania wymagające potwierdzenia technicznego.
Allena Bradleya 1771-ASB pozostaje odpowiednim komponentem konserwacyjnym dla obiektów obsługujących starsze sterowniki PLC i zdalne systemy we/wy. Pomyślna wymiana zależy nie tylko od numeru modelu: zgodność serii, ustawienia komunikacji, wymagania podwozia, stan produktu i procedury uruchomienia – wszystko to zasługuje na szczególną uwagę. Weryfikując te czynniki przed zakupem, zespoły zajmujące się konserwacją przemysłową mogą podejmować bardziej świadome decyzje i ograniczać możliwe do uniknięcia opóźnienia w instalacji. Jeśli kupujesz Allen Bradley 1771-ASB do istniejącego systemu automatyki,skontaktuj się z namiw Feimu Technology, aby zapytać o aktualną dostępność, stan produktu, szczegóły oferty i sprawdzenie kompatybilności dla Twojej aplikacji.
