Tradycyjne scentralizowane szafy sterownicze wiążą się z długimi kablami i dużym zużyciem materiałów, co utrudnia umieszczenie dużej liczby modułów akwizycji sygnału w kompaktowych obudowach. Standardowym modułom wejściowym często brakuje solidnego zabezpieczenia przed jitterem, co prowadzi do wyzwalania fałszywych sygnałów i błędów logicznych. Wykorzystując rozproszoną architekturę POINT I/O, Allen Bradley 1734-IB8K można zainstalować blisko sprzętu, aby zminimalizować długość okablowania. Jego 8-kanałowa konstrukcja o dużej gęstości oszczędza miejsce montażowe, a opóźnienie odbicia wynoszące 0,5 ms odfiltrowuje szumy przejściowe, zapewniając integralność sygnału podczas transmisji do sterownika PLC i zapobiegając anomaliom logicznym systemu spowodowanym utratą sygnału.
Dzięki prawie dwudziestoletniemu doświadczeniu w eksporcie części zamiennych do układów sterowania przemysłowego, Feimu Technology specjalizuje się w pozyskiwaniu oryginalnych, nieregenerowanych modułów. Stosujemy ustandaryzowane procedury testowania przychodzącego i wychodzącego oraz 12-godzinny mechanizm reakcji pomocy technicznej, oferując kompleksowe rozwiązanie dla wyzwań, począwszy od wyboru modelu i uruchomienia, po magazynowanie i weryfikację autentyczności.
1. Wejście opadające kompatybilne z urządzeniami polowymi PNP

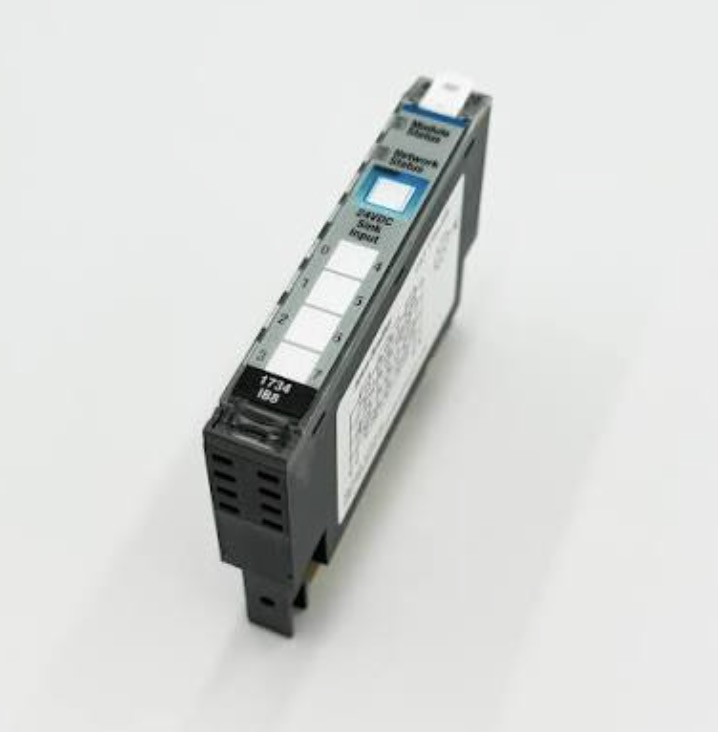

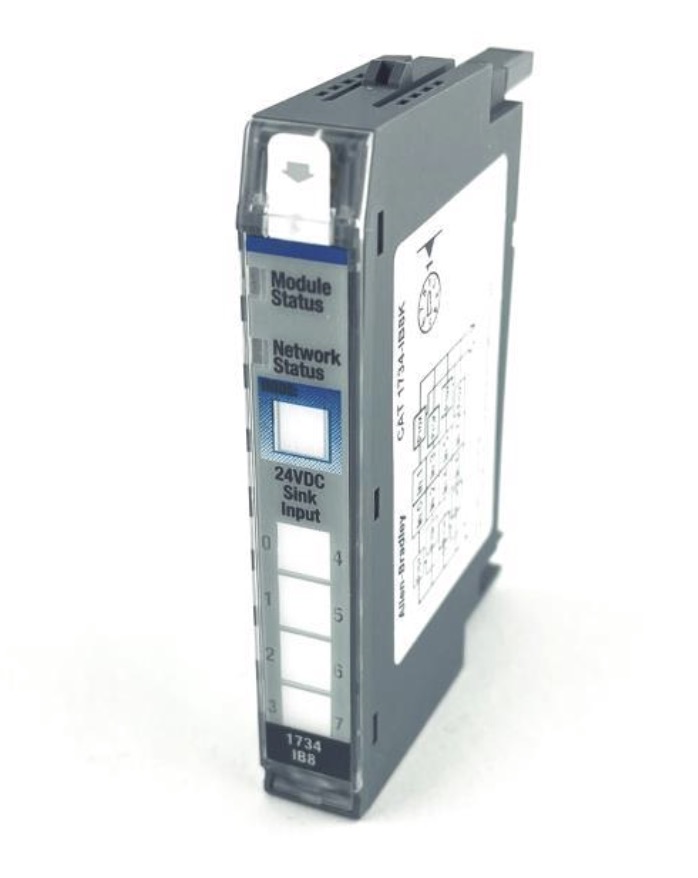

1734-IB8K jest tonącym modułem wejściowym; obwód wejściowy jest podłączony do ujemnego zacisku prądu stałego. Wymaga zastosowania czujników PNP lub przełączników przyciskowych w terenie, gdzie urządzenie zewnętrzne podaje dodatni sygnał napięciowy na zaciski wejściowe modułu. Jest kompatybilny z głównymi czujnikami przemysłowymi 24 V DC. Jest niekompatybilny z urządzeniami NPN; możemy pomóc w weryfikacji typów sprzętu na etapie wyboru, aby zapobiec błędnym zakupom.
2. Opóźnienie odbicia 0,5 ms w celu filtrowania impulsów zakłócających
Moduł charakteryzuje się minimalnym opóźnieniem odbicia wynoszącym 0,5 ms; chwilowe impulsy hałasu trwające krócej niż 0,5 ms są automatycznie tłumione. Przejściowe fałszywe sygnały spowodowane wibracjami warsztatu lub zakłóceniami kabli nie są rozpoznawane przez sterownik PLC, co zmniejsza prawdopodobieństwo nieprawidłowego działania programu na poziomie sprzętowym bez konieczności stosowania dodatkowego kodu filtrującego, który zużywałby zasoby sterownika.
3. Brak wbudowanej funkcji liczenia sprzętu
Sam moduł nie zawiera licznika sprzętowego i przeznaczony jest wyłącznie do akwizycji sygnału cyfrowego. Jeżeli wymagane jest szybkie zliczanie impulsów lub pomiar częstotliwości, należy zaprogramować odpowiednie obliczenia w sterowniku ControlLogix lub CompactLogix; na potrzeby zliczania o wysokiej częstotliwości możemy polecić dedykowany moduł zliczający.
4. Szybki montaż za pomocą zacisku na szynę DIN
Wykorzystuje standardową w branży metodę montażu na szynie DIN i posiada wyjmowaną listwę zaciskową RTB (wyjmowaną listwę zaciskową) do okablowania. Urządzenie jest kompaktowe i lekkie, zajmuje minimalną przestrzeń w szafie, co czyni go idealnym rozwiązaniem dla ograniczonych przestrzennie montowanych na ścianie szafek elektrycznych lub zdalnych stacji montowanych z boku sprzętu.
5. Standardowe parametry zużycia energii przez płytę montażową
Przy zasilaniu z płyty bazowej POINTBus (5 V DC) moduł pobiera 75 mA prądu roboczego. Wartość tę można wykorzystać bezpośrednio przy planowaniu mocy dla całej stacji zdalnej, pomagając zapobiegać przeciążeniom zasilania płyty montażowej lub przerwom w komunikacji spowodowanym układaniem wielu modułów w stosy.
| Atrybut | Specyfikacja |
| Seria produktów | PUNKT WE/WY |
| Typ modułu | Moduł wejść cyfrowych |
| Liczba wejść | 8 punktów |
| Typ wejścia | Wejście ujścia prądu stałego |
| Znamionowe napięcie wejściowe | 24 V prądu stałego |
| Zakres napięcia | Około 10 do 28,8 V prądu stałego |
| Prąd wejściowy | Około 2 do 5 mA |
| Opóźnienie wejścia | 0,5 ms (regulowany sprzętowo i programowo) |
| Prąd magistrali POINTBus | 75 mA przy 5 V prądu stałego |
| Temperatura pracy | -20 do 55 ℃ |
| Metoda instalacji | Szyna DIN |
| Typ ochrony | Powłoka konforemna |
| Waga modułu | Około 32g |
| Wymiary (wys.×szer.×gł.) | Około 56 × 12 × 75,5 mm |
1. Pełna kompatybilność z akcesoriami POINT I/O
Allen Bradley 1734-IB8K jest częścią kompleksowej linii produktów POINT I/O i można go sparować z adapterami, takimi jak 1734-APB (DeviceNet) lub 1734-EPN (EtherNet/IP), aby utworzyć stacje zdalne, wykorzystując magistralę płyty montażowej do wymiany danych między modułami.
2. Bezproblemowa kompatybilność z głównymi kontrolerami Logix
Po skonfigurowaniu sieć łączy się bezproblemowo z pełną gamą sterowników PLC ControlLogix i CompactLogix. Konfiguracja oprogramowania rozpoznaje moduł bez konieczności stosowania dodatkowych wtyczek, co pozwala na natychmiastowe wdrożenie zarówno w nowych projektach, jak i na rozbudowę lub modernizację istniejącego sprzętu.
3. Standardowy schemat zdalnego wdrażania we/wy
Rozproszony system łączy składa się z czterech warstw: centralnej szafy sterującej PLC → Okablowania przemysłowego EtherNet/IP → Odległych podstacji POINT I/O zlokalizowanych w pobliżu sprzętu → Modułów 1734-IB8K do akwizycji sygnału przełącznika polowego. Umieszczenie punktów we/wy blisko sprzętu produkcyjnego znacznie zmniejsza liczbę kabli na duże odległości, obniżając w ten sposób koszty robocizny i materiałów związanych z okablowaniem.
4. Modułowa konstrukcja upraszcza przyszłą modernizację
W przeciwieństwie do monolitycznych wielkogabarytowych szaf we/wy, awaria pojedynczego modułu wymaga wymiany tylko tego konkretnego modułu, a nie demontażu całej podstacji. To drastycznie skraca czas przestojów związanych z konserwacją, spełniając potrzeby operacyjne ciągłych linii produkcyjnych.
1.1. Podłączyć zacisk dodatni 24 V DC do wspólnego zacisku zasilania czujnika;
1.2. Podłącz dodatni przewód sygnału wyjściowego czujnika do odpowiedniego kanału wejściowego (IN0 do IN7);
1.3. Podłącz wspólny zacisk ujemny czujnika do wspólnego zacisku DC COM modułu;
1.4. Obsługuje tylko standardowe urządzenia czujnikowe 24 V DC; Moduł nie rozpoznaje ani nie odczytuje czujników niskiego napięcia 12V.
Kompatybilne przekroje przewodów mieszczą się w zakresie od 0,5 mm² do 1,5 mm² (odpowiednik 22AWG do 16AWG); wymagana jest jednakowa długość odizolowania wynosząca 8 mm — niewystarczająca długość prowadzi do słabego styku, natomiast nadmierna długość grozi zwarciem sąsiednich zacisków.
3. Typowe alerty o błędach okablowania
Najczęstszym problemem jest odwrócona polaryzacja wyjścia czujnika, uniemożliwiająca modułowi rozpoznanie sygnałów wejściowych i powodująca gaśnięcie lampek kontrolnych kanałów. Modele urządzeń należy dostarczyć podczas zakupu, aby technicy mogli z wyprzedzeniem zweryfikować typy PNP/NPN; dostarczenie schematów referencyjnych podczas okablowania na miejscu pomaga zminimalizować liczbę przeróbek podczas odbioru technicznego.
1. Wykrywanie przemieszczenia sprzętu do transportu materiałów
W kompaktowych, montowanych z boku szafach sterowniczych można zainstalować wiele modułów 1734-IB8K w celu pozyskiwania sygnałów z przełączników zbliżeniowych typu „materiał na miejscu”. Układ 8-kanałowy o dużej gęstości eliminuje potrzebę rozbudowy szafy, zapewniając jednocześnie informację zwrotną w czasie rzeczywistym o stanie transportu materiału, zapewniając stabilną logikę sortowania na linii produkcyjnej.
2. Sprzęt do pakowania na małą skalę: zliczanie i gromadzenie danych z czujników
Łączy się z czujnikami zliczającymi PNP na miejscu, aby odfiltrować przejściowe impulsy szumu spowodowane wibracjami mechanicznymi, zapewniając dokładne rejestrowanie liczby produktów. Opóźnienie odbicia wynoszące 0,5 ms zapobiega podwójnemu liczeniu, zmniejszając w ten sposób odsetek wadliwie zapakowanych produktów.
3. Konsola operatora: Scentralizowane zbieranie sygnałów dla przycisków sterujących
Przyciski Start/stop, reset i zatrzymanie awaryjne z głównej konsoli sterującej są podłączone bezpośrednio do modułu. Rozproszone podstacje są rozmieszczone lokalnie, co eliminuje potrzebę prowadzenia dziesiątek długich kabli z powrotem do centralnej szafy sterowniczej; zapewnia to porządek w okablowaniu wewnętrznym szafy i ułatwia przyszłe inspekcje.
1. Świeci na zielono: Zasilanie płyty montażowej jest normalne, komunikacja modułu jest rozpoznawana bez problemów; nie jest wymagane żadne działanie.
2. Całkowicie wyłączone: Zasilanie płyty montażowej podstacji jest odłączone lub złącze magistrali ma słaby styk; sprawdź styki zasilacza i płyty montażowej.
3. Stałe czerwone: uszkodzenie sprzętu lub niezgodność parametrów konfiguracyjnych oprogramowania; jeżeli błąd będzie się powtarzał po ponownym pobraniu konfiguracji, wymień urządzenie.
1. Świeci na zielono: terminal wejściowy odbiera sygnał DC >10 V; przełącznik/czujnik jest w stanie „ON”.
2. Pozostaje wyłączona: Napięcie wejściowe <3 V DC (brak prawidłowego sygnału); sprawdź czujnik i połączenia przewodów.
1. Automatyczne skanowanie i identyfikacja modułów
Kliknij prawym przyciskiem myszy odpowiednią kartę sieciową POINT I/O w drzewie sprzętu oprogramowania i wybierz „Odkryj moduły”; program automatycznie identyfikuje podłączony 1734-IB8K i dodaje go jednym kliknięciem.
2. Ręczne dodanie modułu
W katalogu sprzętu przejdź przez 1734 POINT I/O → Wejście cyfrowe; wybierz model 1734-IB8K i ręcznie podłącz go do odpowiedniego adaptera, a następnie przed zapisaniem wprowadź adres podstacji i parametry gniazda płyty montażowej.
3. Wsparcie techniczne oraz pytania i odpowiedzi
Jeśli podczas konfiguracji wystąpią takie problemy, jak awarie skanowania, brak danych kanału lub wyskakujące okienka z błędami, po prostu wyślij zrzut ekranu oprogramowania i listę sprzętu podstacji; nasz personel techniczny zapewni rozwiązanie w ciągu 12 godzin.
1. Weryfikacja obudowy i etykiety
Oryginalna obudowa modułu charakteryzuje się standardowym szaro-białym wykończeniem POINT I/O, jednolitym kolorem i brakiem przebarwień lub taniego, błyszczącego połysku typowego dla niskiej jakości plastiku. W etykiecie modelu zastosowano trwały nadruk w wysokiej temperaturze; tekst „1734-IB8K” jest wyraźny i kompletny, podczas gdy podrabiane etykiety często mają niewyraźny tekst i krawędzie, które łatwo się odklejają lub unoszą.
2. Kontrola listwy zaciskowej i złącza płyty montażowej
Dołączony RTB (wymienny blok zacisków) jest wykonany z prawdziwego, sztywnego szarego plastiku i łączy się płynnie, bez sklejania. Szyna montażowa ma pogrubione, pozłacane, proste styki rozmieszczone starannie – bez zagięć i plam utlenionych – podczas gdy podróbki często wykorzystują cynowane styki, które są podatne na słaby kontakt podczas długotrwałej pracy.
3. Kontrola zgodności powłoki PCB
Oryginalne płytki drukowane są w pełni pokryte ochronną powłoką konforemną (odporną na wilgoć i kurz), która spowalnia starzenie się obwodów w wilgotnym lub zakurzonym środowisku. Większość podrabianych modułów pomija tę powłokę, co prowadzi do wycieków w obwodzie lub dryftu sygnału już po krótkotrwałym wystawieniu na działanie wilgoci.
4. Identyfikacja na podstawie wagi
Istnieje zauważalna różnica w wadze pomiędzy oryginalnymi egzemplarzami i podróbkami tego samego modelu. Jeżeli po instalacji zauważysz błędne odczyty kanałów lub nietypowe zachowanie kontrolki, prosimy sfotografować styki z przodu, z tyłu i na płycie tylnej urządzenia i przesłać je do nas w celu sprawdzenia autentyczności.
Każda jednostka Allen Bradley 1734-IB8K przechodzi kompleksową kontrolę ręczną przed opuszczeniem magazynu; nieprzetestowane moduły nigdy nie są wysyłane bezpośrednio. Pełne etapy kontroli są następujące:
1. Wstępna kontrola wzrokowa
Sprawdź kolor obudowy i przejrzystość etykiety; sprawdź styki szyny płyty montażowej pod kątem uszkodzeń zginanych lub uderzeniowych; upewnić się, że listwa zaciskowa nie jest pęknięta, a mechanizm blokujący jest nienaruszony.
2. Test komunikacji na płycie montażowej
Podłącz moduł do standardowej stacji testowej POINT I/O i zasil go odpowiednim adapterem; sprawdzić, czy oprogramowanie do programowania prawidłowo identyfikuje sprzęt i czy nie występują błędy w komunikacji.
3. Pełny test sygnału dla wszystkich ośmiu kanałów
Użyj standardowego źródła sygnału 24 V DC do sekwencyjnego wyzwalania kanałów od IN0 do IN7; potwierdzić, że odbiór sygnału (stan włączenia/wyłączenia) jest normalny dla każdego kanału i że nie występują awarie jednopunktowe.
4. Weryfikacja parametrów odbicia i opóźnienia
Testowanie przyrządu dotyczące opóźnienia odpowiedzi wejściowej potwierdza, że wartość odbicia sprzętowego pozostaje stabilna w standardowym zakresie 0,5 ms, bez dryftu parametrów.
5. Kontrola kontrolki kanału
Każdy sygnał wejściowy jest wyzwalany indywidualnie w celu sprawdzenia, czy logika diod LED dla każdego kanału jest zgodna ze standardami OEM, zapewniając, że nie ma uszkodzonych lub niefunkcjonalnych lampek kontrolnych.
6. Opakowanie ochronne i plombowanie
Po zakończeniu testów urządzenie umieszczane jest w specjalnie wykonanej, pogrubionej torbie antystatycznej, a następnie w pięciowarstwowym kartonie wyłożonym pianką ochronną; naklejone są etykiety wskazujące numer seryjny modułu i datę testu.
1. Uznane, niezawodne źródło oryginalnych części zamiennych do układów sterowania przemysłowego
Założona w Jiangmen w Guangdong w 2005 roku firma konsekwentnie dostarcza oryginalne komponenty sterowania przemysłowego firm Rockwell, Siemens, GE i Schneider klientom w ponad trzydziestu krajach. Zajmujemy się wyłącznie autentycznymi produktami OEM – nigdy nie sprzedajemy odnowionych, zmodyfikowanych ani podrabianych modułów – i utrzymujemy pełną identyfikowalność naszego łańcucha dostaw.
2. Dedykowany magazyn serii POINT I/O
Dzięki ponad dziesięcioletniej specjalizacji w linii produktów POINT I/O utrzymujemy wystarczające zapasy popularnych cyfrowych modułów wejść/wyjść i analogowych modułów akwizycji. W przypadku fabryk borykających się z nieoczekiwanymi przestojami sprzętu wymagającymi pilnej wymiany możemy zweryfikować zapasy i zorganizować wysyłkę tego samego dnia, minimalizując przestoje linii produkcyjnej.
3. Kompleksowe wsparcie techniczne
Nasz zespół ma rozległe doświadczenie w projektach systemów rozproszonych POINT I/O, pomagając klientom w wyborze modelu, odniesieniach do schematów połączeń, dostosowaniach konfiguracji Studio 5000 i diagnostyce usterek. Odpowiedzi na zapytania techniczne udzielamy w ciągu 12 godzin, a pełnych odpowiedzi na oferty handlowe w ciągu 24 godzin.
4. Kompleksowa dostawa kompatybilnych akcesoriów
Kupując model 1734-IB8K, można jednocześnie nabyć pasujące podstawy terminali RTB, karty sieciowe EtherNet/IP lub DeviceNet oraz akcesoria na szynę DIN. Nie ma potrzeby zaopatrywania się u wielu dostawców; dostarczamy kompletny pakiet sprzętowy dla stacji zdalnej w jednym zamówieniu.
Odp.: Sufiks „K” wskazuje, że moduł przeszedł certyfikację zgodności dla określonych regionów. Podstawowe parametry elektryczne, wydajność kanałów i konfiguracja oprogramowania są identyczne jak w wersji standardowej; można je bezpośrednio wymieniać w terenie, bez konieczności modyfikacji programu.
Odp.: tak, jest w pełni obsługiwany. Podłączając centralny sterownik PLC do stacji polowej POINT I/O za pomocą okablowania przemysłowego EtherNet/IP, moduł 1734-IB8K można zainstalować w pobliżu sprzętu w celu lokalnego zbierania dyskretnych sygnałów, co znacznie zmniejsza koszty okablowania.
Odp.: Przy zasilaniu z płyty montażowej POINTBus (5 V DC) moduł ma prąd roboczy 75 mA; liczbę tę można bezpośrednio wykorzystać przy obliczaniu mocy stacji wielomodułowych.
Odp.: Awaria pojedynczego kanału może zagrozić wydajności izolacji sygnału w grupie i stworzyć ryzyko, takie jak zwarcia lub przesłuchy sygnału. Nie zaleca się dalszej pracy z wadliwym kanałem; wymiana jednostki na nowy moduł zapewnia długoterminową stabilność całego systemu.
