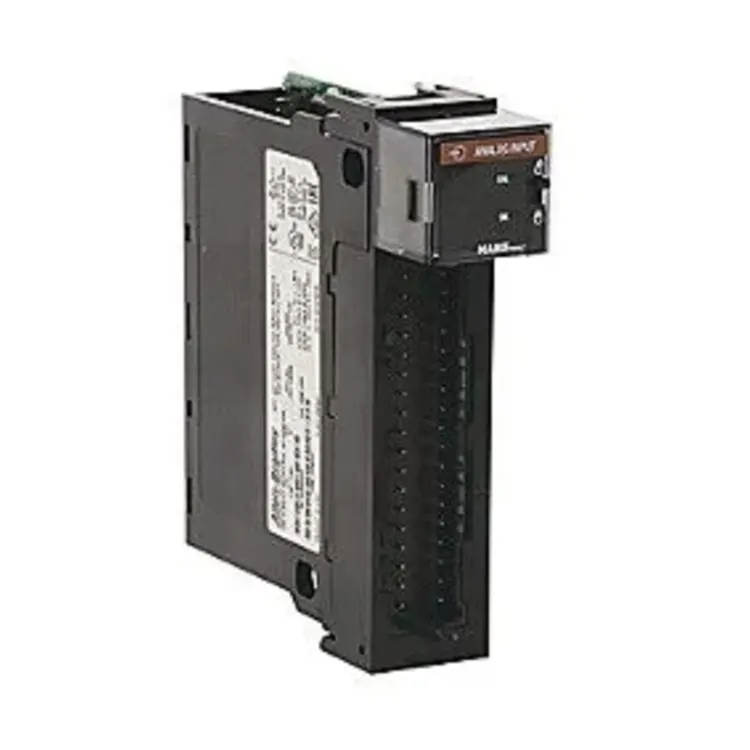

Feimu Technology oferuje Allen Bradley 1794-IF8IH. Ten produkt został specjalnie zaprojektowany do konwersji stale zmieniających się sygnałów z zakładów przemysłowych – takich jak temperatura, ciśnienie lub przepływ – na język cyfrowy zrozumiały dla sterownika. Różni się od zwykłych modułów prądowych. Jest szczególnie odpowiedzialny za obsługę izolowanych sygnałów i ma niezwykle silne właściwości przeciwzakłóceniowe. Zawsze przechowujemy ten produkt w magazynie, aby uzupełnić najważniejszy element układanki systemu Flex I/O, dzięki czemu nie musisz szukać pomocy u wszystkich w przypadku tego pojedynczego modułu.
Ten model Allen Bradley 1794-IF8IH obsługuje protokół komunikacyjny HART, co oznacza, że nie tylko może odczytać wartość prądu 4-20 mA, ale także może „rozmawiać” z inteligentnymi przyrządami znajdującymi się na miejscu, aby uzyskać więcej informacji diagnostycznych wewnątrz przyrządów. Jego dokładność konwersji jest szczególnie wysoka i jest w stanie uchwycić nawet najmniejsze zmiany w terenie. W fabryce tego rodzaju środowisko elektromagnetyczne jest szczególnie nieuporządkowane, jego wydajność izolacji odgrywa dużą rolę, może skutecznie zapobiegać zakłócaniu danych przez zewnętrzne sygnały zakłócające, aby zapewnić, że dane przesyłane do sterownika PLC są prawdziwe i niezawodne.
Ten Allen Bradley 1794-IF8IH ma bardzo unikalną cechę, którą jest „izolacja między kanałami”. Wiele zwykłych modułów ma wspólną masę dla kilku kanałów, więc jeśli jeden przewód uziemiający zostanie nieprawidłowo podłączony lub wystąpią silne zakłócenia, może to mieć wpływ na wszystkie kanały. Ale ten jest inny. Każdy kanał jest niezależnie izolowany. Nawet jeśli jeden kanał ulegnie awarii, nie będzie to miało wpływu na pozostałe. Jest szczególnie odpowiedni w miejscach o złożonych źródłach sygnału i słabych warunkach uziemienia. Kolejną cechą jest to, że jest bardzo energooszczędny i generuje bardzo mało ciepła. Nawet jeśli jest zainstalowany w szczelnej szafce, nie ma potrzeby martwić się o słabe odprowadzanie ciepła i przegrzanie otoczenia.
Allen Bradley 1794-IF8IH posiada certyfikaty UL/cULus, co faktycznie spełnia standardy bezpieczeństwa Stanów Zjednoczonych i Kanady. Przeszedł certyfikat CE i posiada certyfikaty ATEX i IECEx. Projekt i produkcja spełniają rygorystyczne normy, co pozwala na bezpieczne użytkowanie w miejscach niebezpiecznych, gdzie istnieje ryzyko wystąpienia gazów wybuchowych. Stosowany jest w przemyśle naftowym, gazowym i chemicznym.
Feimu Technology działa w tej branży od wielu lat, a swój sukces zawdzięcza zrozumieniu wartości tych specjalistycznych produktów. Nie jesteśmy firmą, która sprzedaje jedynie ogólne moduły cyfrowe. Posiadamy również znaczny zapas tych specjalnych modułów analogowych. Wielu klientów musi przejść na ten moduł izolacyjny ze względu na duże zakłócenia w terenie, jednak na rynku trudno znaleźć takie moduły. Zwykle mamy je tutaj na stanie. Naszym celem jest zapewnienie, że gdy będziesz miał do czynienia z trudnymi problemami w terenie, sprzęt nie będzie Ci przeszkadzał.
Allen Bradley 1794-IF8IH to 8-kanałowy izolowany moduł wejść analogowych dla systemu Flex I/O. Obsługuje wejścia prądowe 4-20mA z komunikacją za pomocą protokołu HART.
| Parametr | Specyfikacja |
|---|---|
| Model produktu | Allena Bradleya 1794-IF8IH |
| Seria produktów | Elastyczne wejścia/wyjścia |
| Liczba wejść | 8 kanałów |
| Typ wejścia | Prąd 4-20mA (z protokołem HART) |
| Obsługa protokołu HART | Tak (tryb hosta) |
| Rezolucja | 16 bitów |
| Dokładność | ±0,1% pełnego zakresu przy 25°C |
| Impedancja wejściowa | 250 Ω |
| Izolacja kanałów | Izolacja pomiędzy kanałami i uziemieniem |
| Szybkość aktualizacji | Konfigurowalny (szybki lub normalny) |
| Pobór prądu płyty montażowej | 150mA przy 5V DC |
| Rozpraszanie mocy | Maksymalnie 2,5 W |
| Temperatura pracy | -20°C do 55°C |
| Temperatura przechowywania | -40°C do 85°C |
| Wilgotność względna | 5% do 95% (bez kondensacji) |
| Certyfikaty | UL, cUL, CE, ATEX, IECEx |
Model 1794-IF8IH obsługuje komunikację HART. HART (Highway Addressable Remote Transducer) to protokół hybrydowy umożliwiający komunikację cyfrową za pośrednictwem tradycyjnego okablowania analogowego 4–20 mA.
Co robi HART:
Dostępne dane HART:
Korzyści terenowe:Klient miał przetwornik ciśnienia, którego odczyt był nieprawidłowy. Za pomocą protokołu HART odczytali dane diagnostyczne i stwierdzili, że czujnik był nasycony. Przetwornik został sprawdzony i ponownie skalibrowany. Bez protokołu HART zakładaliby, że moduł jest uszkodzony i niepotrzebnie go wymieniali.
Model 1794-IF8IH zapewnia izolację pomiędzy każdym kanałem oraz pomiędzy kanałami a masą. Jest to znacząca przewaga nad modułami nieizolowanymi.
| Stan | Bez izolacji | Z izolacją (1794-IF8IH) |
|---|---|---|
| Pętla uziemiająca | Wpływa na wszystkie kanały. Powoduje wahania odczytów. | Izolacja przerywa pętlę uziemienia. Odczyty pozostają stabilne. |
| Wysokie napięcie w trybie wspólnym | Powoduje uszkodzenie modułu lub powoduje nieprawidłowe odczyty. | Moduł obsługuje napięcie wspólne do ±400V. |
| Błąd okablowania na jednym kanale | Może uszkodzić inne kanały korzystające z tego samego uziemienia. | Izolacja chroni inne kanały. |
| Piorun lub przepięcie na kablu sygnałowym | Uszkodzenie rozprzestrzenia się na inne kanały i płytę montażową. | Izolacja ogranicza uszkodzenia dotkniętego kanału. |
Przykład problemu z polem:Klient zainstalował moduły 1794-IF8IH w stacji uzdatniania wody. W zakładzie znajdowały się długie kable czujnikowe biegnące w pobliżu kabli VFD. Bez izolacji odczyty ulegały wahaniom. W przypadku 1794-IF8IH odczyty pozostały stabilne. Izolacja rozwiązała problem pętli masy.
Model 1794-IF8IH obsługuje przetworniki 2- i 4-przewodowe z komunikacją HART.
Przetworniki 2-przewodowe (zasilane z pętli):
Przetworniki 4-przewodowe (zasilane zewnętrznie):
Zasady okablowania dla HART:
Model 1794-IF8IH posiada wskaźniki LED na przednim panelu. Zapewniają one natychmiastową informację o statusie.
| PROWADZONY | Status | Oznaczający | Działanie |
|---|---|---|---|
| PWR | Zielony | Moduł zasilany i działa normalnie. | Żadne działanie nie jest potrzebne. |
| PWR | Wyłączony | Brak zasilania modułu. | Sprawdź zasilanie Flex I/O. Sprawdź połączenie płyty montażowej. |
| CH0 - CH7 | Zielony | Kanał skonfigurowany i odczyt normalny. | Żadne działanie nie jest potrzebne. |
| CH0 - CH7 | Wyłączony | Kanał nieskonfigurowany lub nieużywany. | Skonfiguruj kanał w Studio 5000. |
| CH0 - CH7 | Czerwony | Sygnał wejściowy poza zakresem lub błąd komunikacji HART. | Sprawdź okablowanie czujnika. Sprawdź konfigurację HART. |
Moduły Allen Bradley 1794-IF8IH są powszechnie podrabiane. Użyj tych kontroli, aby zweryfikować autentyczność.
Jeśli moduł pokazuje nieprawidłowe odczyty lub komunikacja HART nie powiedzie się, należy podejrzewać podróbkę. Skontaktuj się z Feimu Technology, aby przesłać zdjęcia w celu weryfikacji.
Feimu Technology nie dostarcza nieprzetestowanych modułów. Każdy 1794-IF8IH przed opuszczeniem naszego magazynu przechodzi następujący proces weryfikacji.
Raporty z testów dostępne są na żądanie. Wyślij e-mail na adres sales@feimutech.com, aby otrzymać kopię raportu z testów modułu.
