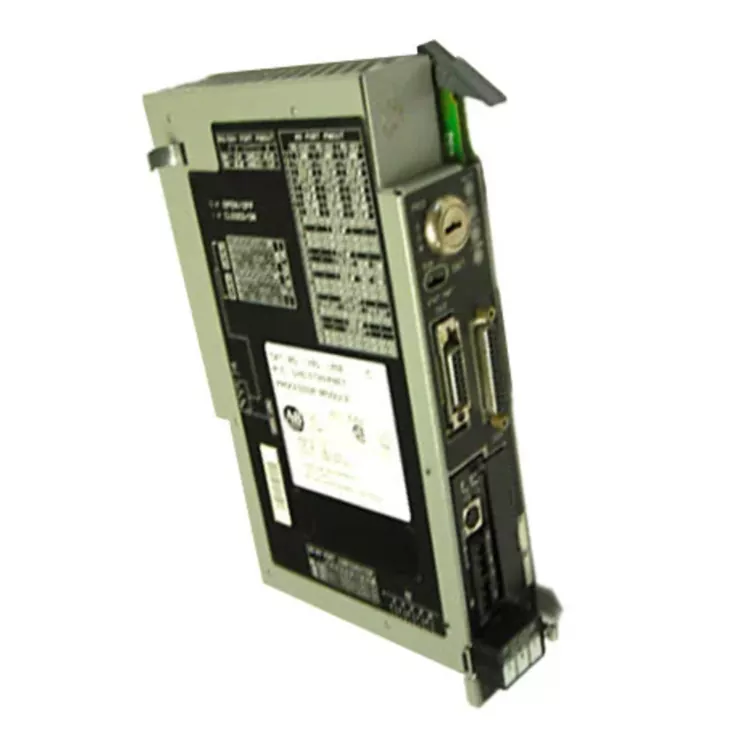

Allena Bradleya 1785 L40E

Allen Bradley 1785 L40E jest wyposażony w pamięć programu 48K i niezależny interfejs komunikacyjny Ethernet. Jest kompatybilny z siecią DH+ i zdalnymi IO oraz obsługuje sterowanie punktami o dużej wydajności. Jest to jeden z niewielu modeli high-end z portem sieciowym w sterownikach serii PLC 5. Jest szeroko stosowany w starych, wielkoskalowych systemach automatycznego sterowania w branżach takich jak inżynieria chemiczna, elektrownie, metalurgia i samochody. Jako starszy transgraniczny dostawca przemysłowy, Feimu Technology koncentruje się na klasie modułu produkcyjnego poza drukiem, sprawdzaniu, testowaniu i zgodności sprzętu zabezpieczającego dostawy, stabilnej komunikacji i obsłudze komputera.

Proces instalacji

Kontrola zasilania:

Wyłącz zasilanie systemu PLC i sprawdź, czy stojak i linia komunikacyjna są w bezpiecznym stanie.

Zainstaluj moduł procesora:

Włóż sterownik PLC Allen Bradley 1785 L40E -5 do odpowiedniego gniazda w stojaku, moduł stały i podłącz ponownie.

Podłączenie linii komunikacyjnych:

W zależności od zapotrzebowania systemu na podłączenie interfejsu komunikacyjnego Ethernet i DH + lub zdalnych wejść/wyjść.

Test włączenia:

Otwórz zasilacz, sprawdź kontrolkę stanu procesora i upewnij się, że moduł uruchamia się normalnie.

Konfiguracja aplikacji:

Użyj RSLogix 5 do podłączenia procesora, pobierz program i sprawdź parametry wejść/wyjść i komunikacji.

Uruchom test:

Weryfikacja komunikacji PLC i funkcji kontrolnych dla wykonania programu i miejsca, potwierdza normalne działanie systemu.

Często zadawane pytania

Pytanie 1. Jakie dane należy wykonać w kopii zapasowej przed wymianą?

program użytkownika PLC;

Pliki tabel danych;

Parametry konfiguracyjne wejść/wyjść;

Ustawienia sieci komunikacyjnej;

Pliki konfiguracyjne procesora.

Pytanie 2. Jakie metody komunikacji są obsługiwane?

Obsługa komunikacji Ethernet, DH+ (Data Highway Plus), zdalnych wejść/wyjść i komunikacji szeregowej RS-232/422/423. Można go podłączyć do komputera nadrzędnego, zdalnych wejść/wyjść i innych urządzeń automatyki.

Pytanie 3. Jakie oprogramowanie do programowania jest używane?

Użyj RSLogix 5 do tworzenia, przesyłania, pobierania i monitorowania programu oraz używaj RSLinx do konfiguracji komunikacji.

Pytanie 4. Jak rozwiązać problem w przypadku awarii komunikacji ze sterownikiem PLC?

Sprawdź połączenie kabla komunikacyjnego Ethernet/DH+;

Potwierdź ustawienie adresu węzła sieciowego;

Sprawdź konfigurację sterownika RSLinx;

Sprawdź, czy kontrolka stanu procesora świeci normalnie;

Sprawdź moduł komunikacyjny i konfigurację parametrów sieci.

Pytanie 5. Jak sobie poradzić, gdy świeci się lampka błędu procesora?

Sprawdź kod błędu procesora;

Sprawdź, czy w programie są jakieś błędy;

Sprawdź stan baterii;

Spróbuj ponownie załadować prawidłowy program;

Jeśli to konieczne, przeprowadź testy diagnostyczne procesora.

Dane techniczne

Podstawowa zaleta

1. Zintegrowana komunikacja Ethernet

Obsługuje przemysłowe połączenie Ethernet, ułatwiając wymianę danych z komputerami nadrzędnymi, systemami monitorowania i innym sprzętem automatyki.

2. Kompatybilny z architekturą sterowania PLC-5

Można go bezpośrednio wykorzystać do konserwacji istniejących systemów PLC-5, redukując koszty modernizacji sprzętu.

3. Potężne możliwości zarządzania we/wy

Obsługuje wielkoskalową rozbudowę wejść/wyjść cyfrowych i analogowych, odpowiednią do złożonych aplikacji sterujących.

4. Obsługa wielu sieci

Zgodność z metodami komunikacji Ethernet, DH+ i zdalnymi we/wy, zwiększająca elastyczność integracji systemu.

5. Wydłuża cykl życia sprzętu

Nadaje się jako część zamienna do starych systemów PLC-5, pomagając w utrzymaniu ciągłej pracy urządzeń produkcyjnych.

Pola aplikacji

Allen Bradley 1785 L40E ma zastosowanie głównie w:

Automatyka sterowania linią produkcyjną

Sprzęt do produkcji samochodów

Systemy maszyn pakujących

Fabryczne systemy akwizycji danych

Sprzęt do kontroli procesu

Projekty konserwacji starych systemów PLC-5

Typowe zastosowanie:

Łączy system sterowania PLC i górny sprzęt monitorujący za pośrednictwem sieci Ethernet, aby uzyskać transmisję danych produkcyjnych i monitorowanie stanu sprzętu.

Dlaczego wybrać nas?

Obsługa posprzedażna i usługi

Dostarczać:

Potwierdzenie kompatybilności produktu

Wskazówki dotyczące instalacji systemu PLC-5

Obsługa konfiguracji komunikacji Ethernet

Wskazówki dotyczące debugowania RSLogix 5

Wsparcie analizy usterek

Certyfikacja i zapewnienie jakości

Proces testowania produktu: Kontrola wzrokowa

Potwierdzenie modelu i wersji sprzętu

Test uruchomienia zasilania

Test stanu działania procesora

Test komunikacji Ethernet/DH+

Test odczytu i zapisu programu RSLogix 5

Długoterminowy test stabilności działania

Warunki dostawy: Dokumentacja kontroli produktu; Zdjęcia fizyczne; Zapisy kontroli opakowań

Prawdziwe przypadki i oceny klientów

W pomocniczym systemie sterowania elektrowni cieplnej zastosowano architekturę Ethernet PLC-5. Główna jednostka sterująca Allen Bradley 1785 L40E starzała się i działała nieprawidłowo, a w całej sieci trudno było znaleźć wiarygodnych dostawców. Firma Feimud Technology zapewniła pełną kontrolę oryginalnych, dobrych produktów, które były doskonale zgodne z oryginalnym programem i konfiguracją sieci, oraz za jednym razem rozwiązała awarię sprzętu, zapewniając ciągłą, bezpieczną produkcję elektrowni.

Inżynier automatyk elektrowni: Stary procesor z portami sieciowymi L40E jest bardzo rzadki. W porównaniu z wieloma innymi, tylko dostawy Feimuda są niezawodne. Komunikacja na maszynie jest stabilna, a raporty z inspekcji są kompletne.
