Allena Bradleya 1769 IQ32

Allen Bradley 1769 IQ32 to 32-punktowy moduł wejść cyfrowych prądu stałego o dużej gęstości. Nadaje się do zbierania sygnałów przełączników zbliżeniowych i czujników fotoelektrycznych w zastosowaniach na dużą skalę i jest szeroko stosowany na zagranicznych liniach montażowych samochodów, transporcie materiałów i liniach produkcyjnych do zautomatyzowanego przetwarzania. Firma Feimu Technology jest głęboko zaangażowana w zagraniczną dziedzinę kontroli przemysłowej i jest niezawodnym globalnym dostawcą części zamiennych.

Wszystkie moduły przychodzące przechodzą sekwencyjne wykrywanie sygnału kanału i testowanie online magistrali płyty bazowej. Wszystkie wadliwe produkty z uszkodzeniem kanału, utajonym starzeniem lub naprawą są ściśle sprawdzane. Nie ma potrzeby dodatkowego debugowania po dostawie i można je bezpośrednio zainstalować i wymienić, w pełni spełniając wymagania użytkowania zagranicznych fabryk w zakresie konserwacji awaryjnej i szybkiego wznowienia produkcji.



Podstawowa zaleta

32-punktowe wejście o dużej gęstości: pojedynczy moduł może zebrać więcej sygnałów na miejscu, zmniejszając liczbę modułów i przestrzeń instalacyjną.
Oszczędność miejsca w szafie sterowniczej: Nadaje się do urządzeń automatyki z dużą liczbą punktów we/wy.
Stabilna i niezawodna praca: konstrukcja klasy przemysłowej, odpowiednia do długotrwałego, ciągłego środowiska pracy.
Zgodność z systemem CompactLogix: Możliwość bezpośredniej integracji z architekturą we/wy 1769.
Prosta konserwacja: Modułowa konstrukcja ułatwiająca wymianę i rozbudowę.



Procedura przetwarzania danych

Sygnał wejściowy 24 V DC na miejscu → interfejs zacisków wejściowych → obwód ochronny/filtrujący → obwód izolacji fotoelektrycznej → jednostka wykrywająca stan wejścia → moduł przetwarzania danych → interfejs magistrali 1769 → sterownik CompactLogix

Ważne parametry



Parametr	Specyfikacja
Model	1769 IQ32
Szereg	CompactLogix 1769
Typ produktu	Cyfrowy moduł wejściowy DC
Typ wejścia	Wejście cyfrowe prądu stałego
Liczba wejść	32 punkty
Znamionowe napięcie wejściowe	24 V prądu stałego
Zakres napięcia roboczego	10 ~ 30 V prądu stałego
Prąd wejściowy	Około. 4,3 mA przy 24 V DC
Czas opóźnienia wejścia	Około. 8 ms (WŁ./WYŁ.)
Napięcie izolacji	75 V DC (ciągła izolacja)
System we/wy	Kompaktowe wejścia/wyjścia 1769
Zużycie energii	Około. 115 mA przy 5,1 V prądu stałego
Metoda instalacji	Montaż na szynie DIN lub panelu
Metoda komunikacji	Poprzez kompaktową magistralę we/wy 1769

Dlaczego warto wybrać nas

Podczas gdy większość dostawców na rynku wykonuje jedynie proste sortowanie według wyglądu, Feimu Technology, jako globalny dostawca wycofanych części zamiennych AB, ustanowił ekskluzywne standardy testowania dla modułów wejściowych o dużej gęstości, takich jak Allen Bradley 1769 IQ32.

Eliminujemy odnowione i naprawione części ze starzejącymi się kanałami lub punktami wadliwego działania. Zanim każdy moduł opuści magazyn, przeprowadzamy weryfikację magistrali płyty bazowej i przeprowadzamy 32-kanałowe testy włączania zasilania punkt po punkcie, aby zapobiec częstym zagrożeniom na miejscu, takim jak utrata sygnału i brak reakcji punktów. Dostarczamy również pełną dokumentację testów z towarami. Jest kompatybilny z procesami zamówień zagranicznych, obsługuje wiele międzynarodowych kanałów transportu i może zapewnić kompletny zestaw dokumentów zgłoszenia celnego.

Pogłębiliśmy konserwację przestarzałego systemu Compact I/O i możemy zapewnić podstawowe referencje techniczne, aby pomóc klientom szybko uporać się z awariami cyfrowego sygnału wejściowego, minimalizując w największym stopniu nieplanowane straty w postaci przestojów.



Często zadawane pytania

Pytanie 1. Jakie urządzenia na miejscu można podłączyć?

Czujniki fotoelektryczne;
Przełączniki zbliżeniowe;
Wyłączniki krańcowe;
Przełączniki przyciskowe;
Przekaźnikowe urządzenia wyjściowe;
Sygnały zwrotne działania sprzętu.

Pytanie 2. Jak radzić sobie z nieprawidłowym stanem punktu wejściowego?

Sprawdź na miejscu zasilanie 24V DC;
Sprawdź, czy okablowanie zacisków wejściowych jest prawidłowe;
Sprawdź stan wyjścia czujnika;
Sprawdź wspólne połączenie terminala;
Wyeliminuj zakłócenia elektromagnetyczne na miejscu.

Pytanie 3. Jak rozwiązać problem, jeśli sterownik PLC nie rozpoznaje?

Potwierdź prawidłową pozycję montażową modułu;
Sprawdź połączenie autobusowe 1769;
Sprawdź konfigurację modułu Studio 5000 / RSLogix 5000;
Wyświetl informacje diagnostyczne sterownika.

Pytanie 4. Czy obsługuje szybkie wejście?

Model 1769 IQ32 jest używany głównie do ogólnego gromadzenia danych wejściowych w postaci cyfrowej. Jeśli wymagane są aplikacje o dużej szybkości impulsów lub zliczania, należy wybrać dedykowany szybki moduł wejściowy.

Pytanie 5. Jak poprawić stabilność systemu?

Użyj stabilnego źródła zasilania 24 V DC;
Trzymaj linie sygnału wejściowego z dala od kabli zasilających;
Wykonaj dobrą robotę w uziemieniu i ekranowaniu;
Regularnie sprawdzaj szczelność zacisków.

Po otrzymaniu towaru ocena autentyczności

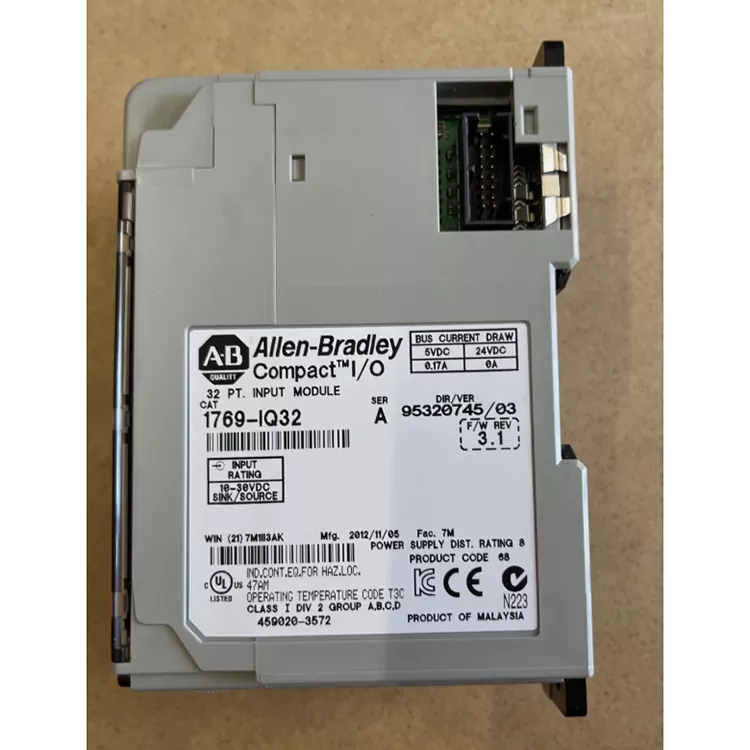

Kontrola etykiety:
Potwierdź, że model 1769 IQ32, identyfikacja Allena Bradleya, numer seryjny, numer produktu i informacje o partii są jasne i kompletne. Z oficjalnych danych wynika, że ​​model jest 32-punktowym modułem wejść cyfrowych 24 V DC, który może służyć jako podstawa do sprawdzenia parametrów.
Kontrola wyglądu:
Sprawdź, czy obudowa, osłona zacisków, zatrzaski i śruby Allen Bradley 1769 IQ32 są w dobrym stanie i nie ma śladów demontażu, renowacji, ablacji lub widocznego zużycia.

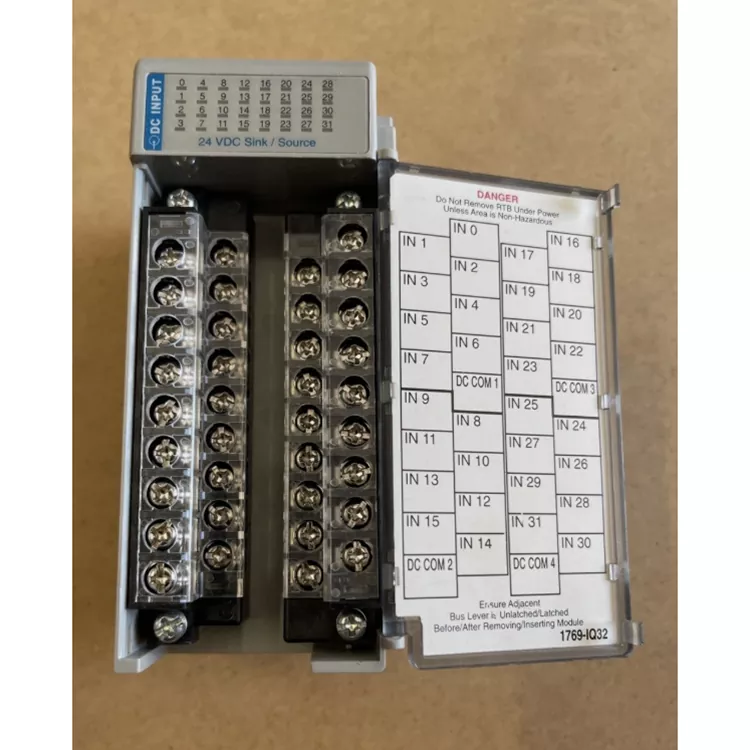

Interfejs do sprawdzenia:
Sprawdź interfejs połączenia magistrali 1769, zacisk jest normalny, nie ma utleniania, deformacji ani uszkodzeń.
Parametr do sprawdzenia:
Potwierdzono: wprowadzono 32 punkty; Typ wejścia 24 V DC; Zakres wejściowy wynosi około 10 ~ 30 V DC; Wygląd i układ terminali są zgodne z oficjalnymi danymi.
Test komputerowy:
Instalacja systemu CompactLogix umożliwia identyfikację modułu PLC, a odpowiedź sygnału wejściowego testu punkt po punkcie jest normalna.
Przechowywanie danych
Zachowaj zdjęcia produktów, zdjęcia etykiet, zapisy testów i informacje o fabryce w celu dalszych działań.
