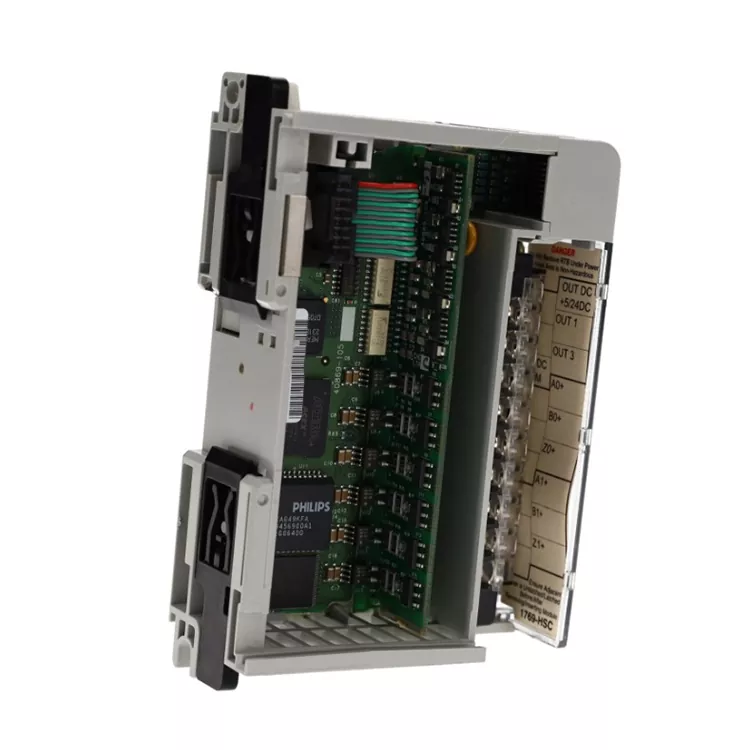

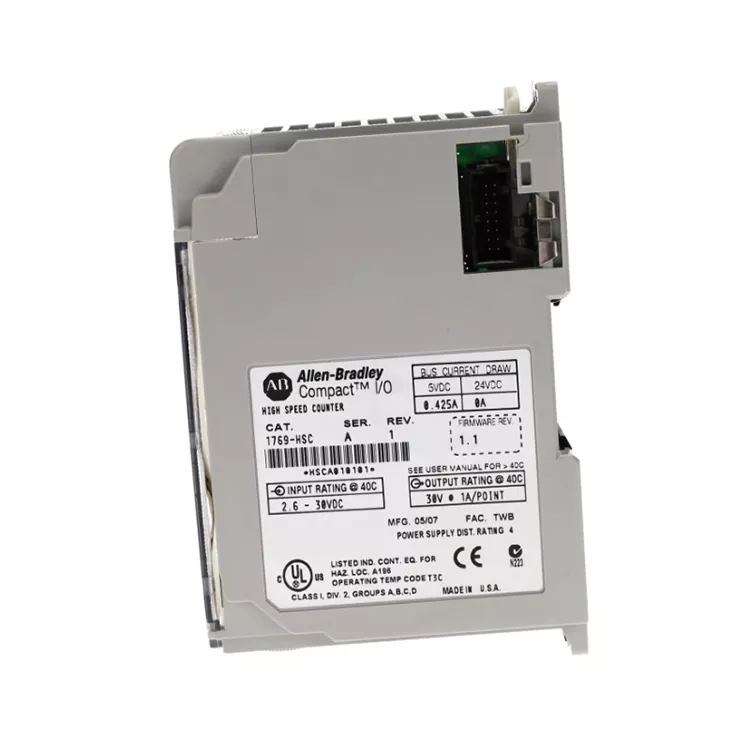

Allena Bradleya 1769 HSC

Koder interfejsu Allen Bradley 1769 HSC i czujnik impulsów służą do pomiaru prędkości, pomiaru długości i kontroli położenia. Są szeroko stosowane w pakowaniu za granicą, przetwarzaniu materiałów i zautomatyzowanym sprzęcie transportowym do zarządzania zapasami. Feimu Technology, jako profesjonalny dostawca skierowany na rynki zagraniczne, zakończył wszystkie akwizycje impulsów i pełne testy magistrali płyty bazowej dla modułu magazynowania. Eliminuje starzejące się i odnawiane towary z kanałów wejściowych, a przychodzące towary można bezpośrednio instalować i wymieniać, aby zaspokoić potrzeby szybkich napraw zagranicznych fabryk.

Struktura wewnętrzna

Allen Bradley 1769 HSC to szybki moduł licznikowy z serii CompactLogix 1769. Przyjmuje projekt strukturalny obejmujący szybkie pozyskiwanie sygnału + przetwarzanie danych + wewnętrzną komunikację magistrali 1769 i służy do pełnego pozyskiwania sygnału impulsowego, przetwarzania zliczania i wymiany danych sterownika.

1. Obwód szybkiego interfejsu wejściowego

2. Jednostka przetwarzająca szybkie zliczanie

3. Mikroprocesor/jednostka logiczna sterowania

4. Jednostka przechowywania danych i pamięci podręcznej

5. Interfejs magistrali 1769

6. Zarządzanie energią i obwód ochronny

Przepływ przetwarzania danych

Enkoder / sprzęt impulsowy → Szybki interfejs wejściowy → Jednostka przetwarzająca zliczanie → Pamięć podręczna danych i diagnostyka → Interfejs magistrali 1769 → Sterownik CompactLogix

Podstawowa zaleta

Możliwość szybkiego zliczania: Możliwość przetwarzania szybkich sygnałów impulsowych, odpowiednia dla szybkich urządzeń produkcyjnych.

Pozyskiwanie danych w czasie rzeczywistym: zmniejsza opóźnienie skanowania PLC, poprawia dokładność zliczania i wykrywania pozycji.

Obsługa aplikacji z enkoderami: Możliwość podłączenia do enkoderów inkrementalnych w celu uzyskania sprzężenia zwrotnego dotyczącego prędkości i położenia.

Zmniejsza obciążenie procesora: moduł niezależnie wykonuje zadania zliczania z dużą szybkością, poprawiając szybkość reakcji systemu.

Wygoda integracji CompactLogix: Możliwość bezpośredniego zainstalowania w systemie we/wy 1769, co upraszcza projektowanie systemu.

Ważne parametry

Procedura instalacji

1. Potwierdzenie systemu → Potwierdź, że Allen Bradley 1769 HSC jest kompatybilny z systemem sterowania CompactLogix 1769 i że sterownik obsługuje ten moduł.

2. Odłącz zasilanie → Wyłącz sterownik PLC, moduł zasilania i system we/wy, aby uniknąć uszkodzeń spowodowanych instalacją pod napięciem.

3. Określ miejsce instalacji na podstawie planu we/wy systemu i zainstaluj 1769 HSC w modułach 1769 we/wy w określonej lokalizacji.

4. Instalacja modułu i wyrównanie złącza magistrali 1769, modułu w sąsiednich modułach, zapięcie karty modułu blokującego, upewnij się, że połączenie mechaniczne jest pewne.

5.Okablowanie w miejscu → Podłącz sygnały wejściowe, takie jak enkodery i czujniki impulsów, zgodnie z typem sprzętu i upewnij się, że zasilanie, linia sygnałowa i linia ekranu są prawidłowo podłączone.

6.Konfiguracja oprogramowania - > w RSLogix dodanie modułu 1769-5000 / Studio 5000 HSC, ustawienie trybu wejściowego i parametrów zliczania oraz konfiguracja komunikacji.

7. Wykonaj test przywrócenia zasilania. System jest zasilany informacjami diagnostycznymi, sprawdź wskaźnik stanu modułu i kontrolera.

8. Weryfikacja działania → Wprowadź sygnały impulsowe i potwierdź, czy wartość licznika, sprzężenie zwrotne położenia i transmisja danych działają prawidłowo.

Dlaczego warto wybrać nas

Feimu Technology dostarcza wycofane i rzadkie części zamienne firmy Rockwell do sterowania przemysłowego na całym świecie. W przypadku szybkich modułów zliczających, takich jak 1769 HSC, ściśle kontroluje dostawę i zdecydowanie wyklucza odnowione lub naprawione wadliwe moduły.

Każdy element wychodzący jest zakończony przed modułem akwizycji sygnału impulsowego, pomiarem online magistrali płyty montażowej, unikaniem starzenia się kanału, zliczaniem impulsów i innymi błędami recesywnymi, wraz z odpowiednimi zapisami testów.

Obsługujemy różne międzynarodowe rozwiązania logistyczne i możemy zapewnić kompletny zestaw dokumentów zgłoszenia celnego dla handlu zagranicznego.

Znamy problemy związane z konserwacją starego sprzętu Compact I/O za granicą i możemy zapewnić podstawową pomoc techniczną, aby pomóc klientom szybko uporać się z usterkami na miejscu związanymi z pomiarem i zliczaniem prędkości, minimalizując przestoje sprzętu i maksymalnie redukując straty produkcyjne.

Często zadawane pytania

Pytanie 1. Stosowane jest głównie do jakiego rodzaju wykrywania sygnału?

Stosowany jest głównie do impulsów enkodera, impulsów przełączników zbliżeniowych, sygnałów pomiaru prędkości i innych szybkich cyfrowych sygnałów impulsowych.

Pytanie 2. Jaka jest różnica między zwykłym modułem wejściowym ilości cyfrowej?

Zwykły cyfrowy moduł wejściowy zależy od sygnałów przetwarzania cyklu skanowania PLC, a 1769-HSC ma niezależne możliwości szybkiego przetwarzania zliczania, może szybko reagować na szybkie zmiany impulsów, poprawiać dokładność zliczania.

Pytanie 3. Obsługa aplikacji kodera?

Wsparcie. Moduł może być stosowany do akwizycji sygnału enkodera inkrementalnego, realizacji detekcji położenia, pomiaru prędkości oraz sterowania ruchem funkcji pomocniczych.

Pytanie 4. Jaka jest możliwa przyczyna nieprawidłowego zliczania?

Częstotliwość sygnału wejściowego przekracza zakres możliwości modułu;

Błąd połączenia enkodera;

Błąd konfiguracji wzorca wejściowego;

Złe uziemienie ekranujące powoduje zakłócenia sygnału;

Parametry konfiguracji we/wy nie są zgodne.

Pytanie 5. Co się stanie, jeśli sterownik PLC nie zostanie rozpoznany po instalacji?

Moduł jest prawidłowo zainstalowany na magistrali I/O 1769;

Czy model modułu został dodany do konfiguracji we/wy sterownika;

Czy połączenie autobusowe jest dobre;

Czy wersja kontrolera i kompatybilność modułu spełniają wymagania.

Sprawa klienta i ocena

W zagranicznej fabryce sprzętu do przetwarzania Allen Bradley wystąpiła awaria modułu HSC Allen Bradley 1769, a zliczanie sprzętu było często nieprawidłowe, co powodowało częste alarmy na linii produkcyjnej. Zakupiono oryginalne moduły zakwalifikowane przez Feimu Technology, a po wymianie towaru transgranicznego pozyskiwanie impulsów wróciło do normy, a sprzęt nie miał żadnych zaburzeń zliczania.

Ocena klienta: trudno znaleźć, więc w przypadku modułu szybkiego zliczania bezpośrednie przybycie towarów może pomóc nam rozwiązać problem sprzętu liczącego, który nie powinien stanowić dużego problemu.
