Allena Bradleya 1756-IF16

Przemysłowe pozyskiwanie sygnałów analogowych często wiąże się z wyzwaniami praktycznymi, takimi jak słabe sygnały podatne na zakłócenia, wahania odczytu spowodowane różnicami potencjałów uziemienia, trudności w dostosowaniu się do różnych warunków pracy oraz zakłócenia w całym systemie wynikające z awarii pojedynczego kanału. Standardowe moduły analogowe – często ograniczone pojedynczymi trybami pracy, słabą odpornością na zakłócenia i ograniczonymi możliwościami adaptacji – często nie spełniają wymagań precyzyjnej kontroli produkcji. Allen Bradley 1756-IF16 rozwiązuje te problemy poprzez funkcje, takie jak przełączanie wejść w wielu trybach, niezależna konfiguracja kanałów oraz sprzętowe ekranowanie i izolacja, zapewniając równowagę pomiędzy wszechstronnością a specjalistyczną wydajnością.

Wykorzystując szerokie doświadczenie w sektorze części zamiennych do sterowania przemysłowego, Feimu Technology koncentruje się na pozyskiwaniu oryginalnych produktów, a nie na produkcji sprzętu. Dzięki rygorystycznym inspekcjom przychodzącym, standaryzowanej weryfikacji wychodzącej i praktycznemu wsparciu technicznemu pomagamy klientom unikać typowych problemów związanych z zaopatrzeniem, takich jak towary podrabiane lub niespełniające norm, problemów związanych z kompatybilnością i wysokich kosztów konserwacji, obsługując jednocześnie szeroki zakres scenariuszy, w tym integrację nowych systemów, wymianę starszego sprzętu i zwiększanie wydajności systemu.

Parametr produktu

Wewnętrzna architektura sprzętu i projektowanie przeciwzakłóceniowe

1. Precyzyjna konwersja A/D do akwizycji sygnału o niskim poziomie

Allen Bradley 1756-IF16 wyposażony jest w przemysłowy, precyzyjny układ konwersji A/D z algorytmami akwizycji zoptymalizowanymi pod kątem słabych sygnałów analogowych występujących w środowiskach przemysłowych. Dokładnie rejestruje sygnały napięcia i prądu o niskiej amplitudzie, podatne na tłumienie, eliminując zniekształcenia i wahania wartości często spotykane w standardowych modułach. Zapewnia to podstawową dokładność akwizycji, dzięki czemu nadaje się do różnych zastosowań związanych z precyzyjnym wykrywaniem i monitorowaniem.

2. Kompleksowe ekranowanie i izolacja w celu wyeliminowania zakłóceń elektromagnetycznych

Moduł wykorzystuje rygorystyczną strukturę ekranowania i izolacji, która fizycznie oddziela kanały akwizycji sygnału polowego od obwodów sterujących sterownika logicznego PLC. Ta izolacja na poziomie sprzętowym blokuje zakłócenia elektromagnetyczne pochodzące od napędów o zmiennej częstotliwości (VFD), silników dużej mocy i szumów linii, skutecznie rozwiązując typowe problemy, takie jak dryft sygnału analogowego i niedokładność danych w złożonych środowiskach operacyjnych.

3. Pogrubiona, pozłacana płyta montażowa zapewniająca stabilną komunikację

Złącze magistrali płyty montażowej charakteryzuje się procesem pogrubionego złocenia, zapewniającym doskonałą przewodność, odporność na utlenianie i trwałość w przypadku powtarzających się cykli łączenia. Zaprojektowany z myślą o długoterminowej kompatybilności z szafami ControlLogix, utrzymuje stabilną komunikację magistrali, zapobiegając problemom z kontaktem lub przerwom w komunikacji spowodowanym wielokrotnym wkładaniem/wyjmowaniem lub przedłużoną pracą w starzejących się szafach.

4. Wiele trybów okablowania kompatybilnych z różnymi czujnikami

Obsługując tryby okablowania single-ended, różnicowego i szybkiego, pojedynczy moduł obsługuje standardowe czujniki, sprzęt do wykrywania dalekiego zasięgu i urządzenia do szybkiego sygnału dynamicznego. Dostosowuje się do różnorodnych warunków terenowych bez konieczności zmiany sprzętu, znacznie zmniejszając różnorodność wymaganych modułów zapasowych i skutecznie zmniejszając obciążenie magazynowe.

Szczegółowe scenariusze zastosowań dla trzech trybów wprowadzania

1. Tryb wejścia single-ended (16 kanałów)

Nadaje się do standardowych zastosowań, w których czujnik i moduł mają wspólną masę. Umożliwia wykorzystanie wszystkich 16 kanałów akwizycji w celu maksymalnego wykorzystania kanału. Stosowany głównie do ogólnego sterowania procesem i pozyskiwania standardowych sygnałów analogowych (np. czujników temperatury). Jest to standardowy tryb okablowania w rutynowych projektach.

2. Tryb wejścia różnicowego (8 kanałów)

Zaprojektowane do zastosowań obejmujących różnice potencjałów uziemienia, duże odległości okablowania lub złożone środowiska elektromagnetyczne. Skutecznie eliminuje zakłócenia pętli masy i eliminuje wahania odczytu spowodowane transmisją za pomocą długich kabli, dzięki czemu idealnie nadaje się do zewnętrznych czujników dalekiego zasięgu i monitorowania sprzętu w hałaśliwych środowiskach warsztatowych.

3. Tryb szybkiego wejścia (4 kanały)

Tryb ten, skupiający się na bardzo wysokich szybkościach aktualizacji sygnału, jest specjalnie zaprojektowany do szybko zmieniających się sygnałów dynamicznych. Spełnia rygorystyczne wymagania aplikacji w czasie rzeczywistym, takich jak sterowanie ruchem i szybkie monitorowanie parametrów procesu, zapewniając synchronizację sygnału i zerowe opóźnienia danych podczas operacji z dużą prędkością.

Konfiguracja oprogramowania i zalety operacyjne

1. Zgodność z głównym oprogramowaniem konfiguracyjnym

Moduł obsługuje konfigurację za pośrednictwem dwóch głównych oficjalnych pakietów oprogramowania — RSLogix 5000 i Studio 5000 Logix Designer. Jest kompatybilny z większością architektur systemów ControlLogix bez konieczności stosowania dodatkowych wtyczek adapterów, zapewniając bezproblemową integrację i zgodność ze standardowymi procesami programowania i debugowania inżynierów.

2. Niezależna, szczegółowa konfiguracja kanałów

Każdy kanał pozwala na niezależną konfigurację rodzaju sygnału, zakresu pomiarowego, częstotliwości filtra, progów alarmowych i parametrów kalibracji skali inżynierskiej. Umożliwia to indywidualne dostosowanie do różnych czujników i parametrów sygnału bez konieczności stosowania jednolitych ustawień dla całego urządzenia, co czyni go idealnym rozwiązaniem w przypadku złożonych projektów obejmujących różne typy czujników.

3. Konfigurowalne częstotliwości próbkowania dla określonych warunków pracy

Szybkość aktualizacji sygnału można dostosować na żądanie, dzięki wbudowanym ustawieniom próbkowania w czasie rzeczywistym (RTS). Inżynierowie mogą elastycznie dostrajać parametry w oparciu o cykle pracy sprzętu terenowego i wymagania dotyczące precyzji procesu, równoważąc dokładność gromadzenia danych z wydajnością systemu, aby dopasować się do szerokiego zakresu scenariuszy sterowania, od zastosowań o dużej prędkości do niskich prędkości.

Przykład zastosowania przemysłowego w świecie rzeczywistym

W systemie automatyzacji oczyszczania ścieków Allen-Bradley 1756-IF16 przechwytuje w czasie rzeczywistym sygnały analogowe z terenowych czujników pH i przesyła bardzo precyzyjnie przekonwertowane dane do sterownika PLC ControlLogix. Na podstawie zadanych parametrów procesu sterownik PLC dokonuje obliczeń w celu automatycznego sterowania zał./wył. oraz częstotliwością pracy pomp dozujących, precyzyjnie regulując poziom pH ścieków. Ten w pełni zautomatyzowany proces sterowania w zamkniętej pętli zastępuje tradycyjne ręczne metody testowania i regulacji, redukując w ten sposób koszty pracy i konserwacji, jednocześnie znacznie zwiększając stabilność i standaryzację procesu oczyszczania ścieków.

Standaryzowany podręcznik obsługi i konserwacji w terenie

1. Protokoły konserwacji rutynowej

Moduł powinien być umieszczony w szczelnej, suchej szafie sterowniczej, ze szczególnym uwzględnieniem ochrony przed wilgocią, ponieważ wilgoć w obszarze zacisków może łatwo spowodować dryft sygnału analogowego. Regularnie sprawdzaj szczelność zacisków przewodów; sygnały analogowe są bardzo wrażliwe na rezystancję styków, a luźne połączenia mogą bezpośrednio prowadzić do anomalii danych i zniekształceń sygnału.

2. Techniki rozwiązywania problemów z kanałami

Jeśli na pojedynczym kanale występują anomalie danych lub błędy „poza zakresem”, nie ma potrzeby natychmiastowej wymiany modułu. Zamiast tego najpierw zamień okablowanie kanałów i sprawdź parametry konfiguracji oprogramowania. Większość usterek wynika z problemów z czujnikami, błędów okablowania lub niedopasowania parametrów; wykluczenie problemów z urządzeniami peryferyjnymi przed zdiagnozowaniem awarii sprzętu pozwala uniknąć niepotrzebnych kosztów wymiany.

3. Wymagania dotyczące długoterminowego przechowywania

W przypadku długotrwałego wyłączenia należy odłączyć zasilanie i oczyścić powierzchnię modułu z kurzu. Umieść moduł w antystatycznej, szczelnie zamykanej torbie i przechowuj go w suchym pomieszczeniu o kontrolowanej temperaturze, wolnym od czynników korozyjnych i silnych zakłóceń elektromagnetycznych. Skutecznie zapobiega to utlenianiu pinów i degradacji obwodu na skutek wilgoci, zapewniając stabilność w przyszłości.

Zgodność okablowania i kroki konfiguracji oprogramowania

1. Specyfikacje wyboru listwy zaciskowej

Allen Bradley 1756-IF16 nie zawiera listwy zaciskowej; 36-pinowe akcesorium RTB (wymienny blok zacisków) należy wybrać osobno. Typowe kompatybilne modele obejmują: 1756-TBCH (zacisk sprężynowy z zaciskiem klatkowym), który umożliwia szybkie okablowanie bez śrubokręta; oraz 1756-TBS6H (zacisk śrubowy), odpowiedni do standardowych zastosowań w okablowaniu przemysłowym. Wybór powinien opierać się na konkretnych potrzebach operacyjnych i konserwacyjnych występujących na miejscu.

2. Standaryzowane procedury okablowania

Do transmisji sygnału analogowego używaj ekranowanej skrętki dwużyłowej, uziemiając ekran kabla tylko na jednym końcu modułu. Zachowaj minimalną odległość 30 cm między kablami sygnału analogowego a liniami zasilania, aby zapobiec zakłóceniom powodowanym przez obwody zasilania. Aby zapewnić bezpieczne połączenia i niezawodny kontakt, należy używać przewodów o przekroju 0,5–1,5 mm² (22–16 AWG) i standardowej długości odizolowywania 8–10 mm.

3. Standardowa procedura konfiguracji Studio 5000

Krok 1: Dodaj moduł 1756-IF16 do drzewa konfiguracji we/wy oprogramowania. Krok 2: Wybierz typ sygnału (napięcie/prąd) i zakres pomiarowy dla każdego kanału. Krok 3: Skonfiguruj tryb wejściowy (single-ended, różnicowy lub szybki) w oparciu o wymagania aplikacji. Krok 4: Włącz filtrowanie cyfrowe i w razie potrzeby ustaw górne/dolne progi alarmowe. Krok 5: Pobierz konfigurację do sterownika i sprawdź, czy odczyty kanałów są normalne przed uruchomieniem systemu.

Rozwiązywanie problemów ze wskaźnikiem stanu LED

1. Stan wskaźnika PWR (zasilania).

Stałe zielone światło wskazuje normalne zasilanie modułu; nie jest wymagane żadne działanie. Jeśli wskaźnik jest wyłączony, nie ma zasilania; sprawdź stan zasilania systemu ControlLogix i sprawdź połączenie płyty montażowej pod kątem luzów lub usterek.

2. Wskaźnik stanu „OK”.

Stałe zielone światło wskazuje normalną pracę bez usterek; ciągłe czerwone światło oznacza awarię sprzętu lub błąd konfiguracji — spróbuj zresetować i wyłączyć zasilanie, ale jeśli usterka będzie się powtarzać, należy wymienić moduł. Migająca kontrolka wskazuje, że moduł znajduje się w trybie „oczekiwania na konfigurację”; normalne działanie można przywrócić pobierając odpowiedni program konfiguracyjny.

3. Wskaźniki stanu kanału

Stałe zielone światło wskazuje prawidłową konfigurację kanału i dokładne pozyskanie sygnału; ciągłe czerwone światło oznacza sygnał poza zakresem lub anomalię kanału, wymagającą sprawdzenia krok po kroku zasięgu czujnika, stanu okablowania i parametrów konfiguracji oprogramowania.

Metody weryfikacji autentyczności

1. Szczegóły zewnętrzne i obudowy

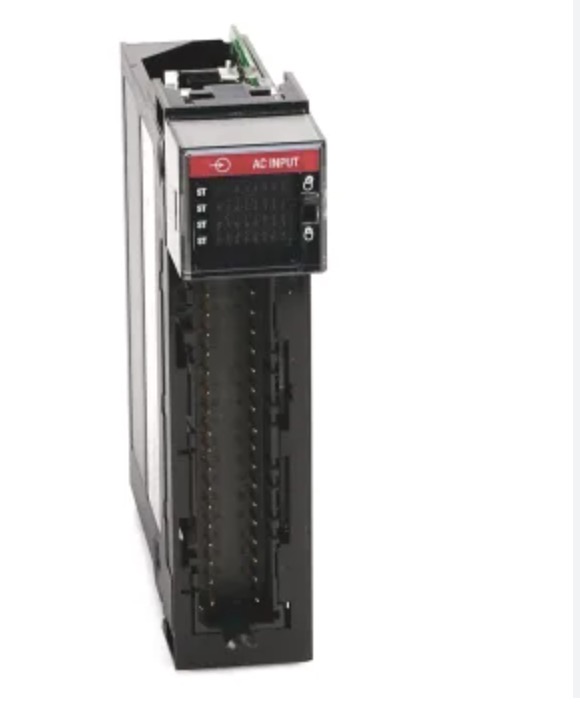

Oryginalne jednostki posiadają standardową obudowę serii ControlLogix w kolorze „szarym” (szaro-beżowym), charakteryzującą się jednolitym kolorem i gładkim, wysokiej jakości wykończeniem; podróbki często wykazują rozbieżności kolorystyczne, nietypowy połysk powierzchni lub szorstką teksturę obudowy. Oryginalne moduły ważą około 0,22 kg przy stałym rozkładzie masy, podczas gdy podróbki są zazwyczaj lżejsze i sprawiają wrażenie kiepskiej lub słabo skonstruowanej.

2. Szczegóły etykiety i terminala

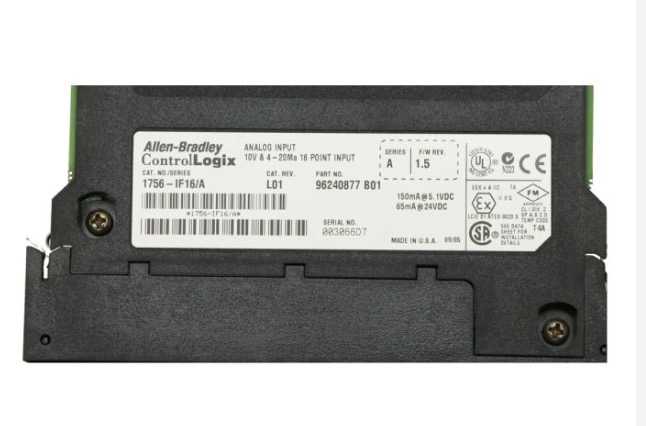

Oryginalne modele etykiet charakteryzują się wyraźnym, trwałym nadrukiem i gładkimi, płaskimi krawędziami, które się nie odklejają; w bloku zacisków zastosowano szarą, wtykową konstrukcję oryginalnego producenta, ze śrubami, które obracają się płynnie, bez sklejania się i zdejmowania izolacji. Podróbki często wykorzystują gorsze elementy z tworzyw sztucznych i źle wykończone metalowe elementy.

3. Szczegóły pinów płyty montażowej

Oryginalne styki płyty montażowej są pokryte grubym złotem i są starannie wyrównane, proste i wolne od utleniania lub czarnych plam; podróbki często wykorzystują cynowane szpilki, które są podatne na utlenianie i odkształcenia, co z czasem prowadzi do słabego kontaktu.

Zalety dostaw technologii Feimu

1. Gwarantowana autentyczna dostawa

Nasza firma, założona w Jiangmen w Guangdong w 2005 roku, posiada wieloletnie doświadczenie w eksporcie części zamiennych do sterowania przemysłowego. Od dawna dostarczamy oryginalne komponenty sterowania przemysłowego takich marek jak Rockwell, Siemens, GE i Schneider do ponad 30 krajów na całym świecie. Wszystkie jednostki Allen-Bradley 1756-IF16 są oryginalnymi produktami fabrycznymi – wolnymi od renowacji, modyfikacji lub podrabiania – i są w pełni identyfikowalne. 2. Kompleksowe testy przed wysyłką

Każdy moduł przed wysyłką przechodzi rzeczywiste testy sygnału napięcia i prądu. Weryfikujemy dokładność zbierania danych, stabilność komunikacji i funkcje alarmowe kanał po kanale. Ściśle przestrzegając specyfikacji technicznych OEM, zapobiegamy wysyłce modułów z wadami ukrytymi, zapewniając natychmiastową stabilność i użyteczność po instalacji.

3. Szybka dostawa z magazynu

Prowadzimy całoroczną inwentaryzację modułów analogowych serii ControlLogix. Aby sprostać pilnym wymaganiom dotyczącym konserwacji fabryki lub przyspieszonego projektu, oferujemy weryfikację zamówienia i wysyłkę tego samego dnia, minimalizując w ten sposób przestoje sprzętu i zapobiegając stratom związanym z opóźnieniami w projekcie.

4. Eksperckie wsparcie techniczne

Nasz zespół posiada rozległe doświadczenie z systemami ControlLogix, obejmujące wszystko, od standardów okablowania i konfiguracji oprogramowania po przełączanie trybów i rozwiązywanie problemów. Możemy precyzyjnie rozwiązać problemy napotkane podczas pracy, takie jak nieprawidłowe odczyty, nieprawidłowy wybór trybu, błędy konfiguracji i usterki okablowania. Gwarantujemy odpowiedź na zapytania techniczne w ciągu 12 godzin i zakończenie koordynacji handlowej w ciągu 24 godzin.

Informacje kontaktowe

E-mail: sales@feimutech.com

WhatsApp: +86 13358323579

Strona internetowa: www.feimuplc.com

Czas reakcji: Zapytania techniczne w ciągu 12 godzin. Zapytania handlowe w ciągu 24 godzin.

Często zadawane pytania

1. Czy moduł obsługuje standardowe sygnały przemysłowe 4-20mA?

Tak. Moduł jest natywnie kompatybilny z wejściami prądowymi 0-20 mA i można go skonfigurować za pomocą oprogramowania Studio 5000 do obsługi standardowych przemysłowych sygnałów czujników 4-20 mA, dzięki czemu jest w pełni odpowiedni do typowych zastosowań w zakresie analogowego gromadzenia danych w terenie.

2. Czy ControlLogix 1756-IF16 obsługuje wymianę podczas pracy?

Tak. Seria ta obsługuje konserwację online, umożliwiając demontaż i wymianę modułów bez wyłączania systemu – idealne rozwiązanie do konserwacji sprzętu w środowiskach produkcyjnych o ciągłej pracy.

3. Czy przy zakupie modułu dołączone są listwy zaciskowe?

Nie. Moduły i listwy zaciskowe ControlLogix są sprzedawane osobno. Musisz wybrać kompatybilną 36-pinową listwę zaciskową (taką jak 1756-TBCH lub 1756-TBS6H); możemy dostarczyć kompletny zestaw kompatybilnych akcesoriów.

4. Czy pozostałe kanały mogą działać normalnie w przypadku awarii jednego kanału?

Nie zaleca się dalszej pracy. Awaria pojedynczego kanału pogarsza ogólną wydajność izolacji modułu, stwarzając ryzyko wewnętrznych zwarć i przesłuchów sygnału. Może to mieć wpływ na dokładność akwizycji innych kanałów, a nawet spowodować całkowitą awarię systemu; dlatego należy niezwłocznie wymienić moduł, aby zapewnić stabilność systemu.
