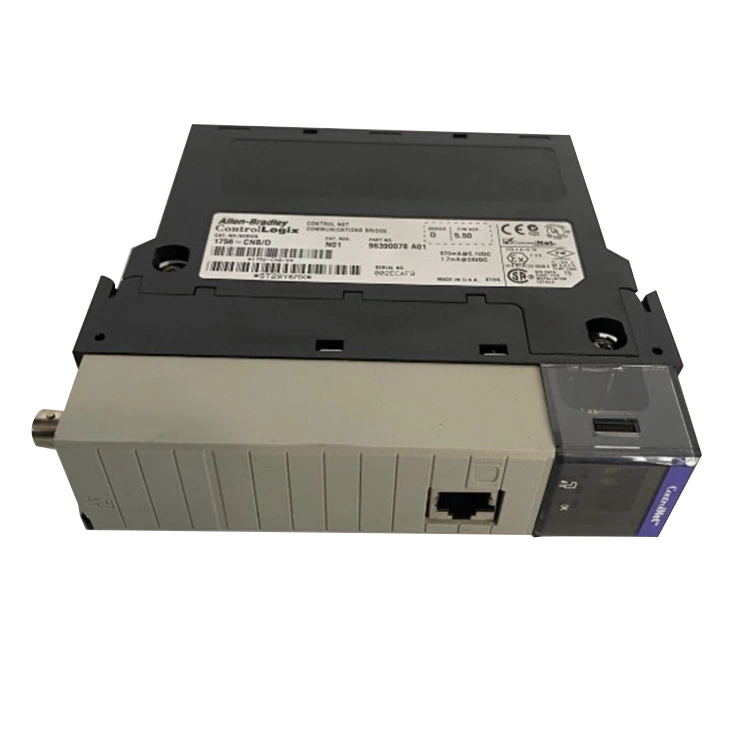

Allena Bradleya 1756-CNB

Podstawy ControlNet – dlaczego to wciąż ma znaczenie

ControlNet to deterministyczny protokół sieciowy. W przeciwieństwie do standardowego Ethernetu, ControlNet gwarantuje dostawę danych w ustalonym czasie. Jest to niezbędne w zastosowaniach krytycznych dla bezpieczeństwa i sterowania ruchem.

Kluczowe cechy ControlNet:

• Komunikacja deterministyczna:Dane dostarczane są w gwarantowanym terminie. Żadnych kolizji. Żadnych opóźnień.
• Redundantna obsługa mediów:1756-CNB ma dwa porty BNC. Użyj obu do redundantnego okablowania. Jeżeli jeden kabel ulegnie awarii, komunikacja będzie kontynuowana na drugim kablu.
• Długi dystans:Do 1000 metrów na segment. Do 5000 metrów z wzmacniaczami.
• Dane zaplanowane i niezaplanowane:Krytyczne dane sterujące korzystają z komunikacji zaplanowanej. Dane niekrytyczne (takie jak komunikaty HMI) korzystają z komunikacji nieplanowanej.

Dlaczego ControlNet jest nadal używany:

• Wiele dużych fabryk zainstalowało ControlNet w pierwszej dekadzie XXI wieku. Wymiana całej sieci jest kosztowna.
• Sterowanie procesami i sterowanie ruchem często wymagają komunikacji deterministycznej.
• ControlNet zapewnia lepszą odporność na zakłócenia niż Ethernet w środowiskach o wysokim poziomie EMI.
• Model 1756-CNB jest używany w istniejących systemach. Nowe systemy zazwyczaj wykorzystują Ethernet/IP, ale starsze systemy wymagają części zamiennych.

Planowanie sieci – węzły, długość kabla i wzmacniacze

Prawidłowe planowanie sieci ma kluczowe znaczenie dla niezawodnego działania ControlNet. Skorzystaj z tych wskazówek, aby zaplanować swoją sieć.

Zalecane typy kabli:

• Do sieci ControlNet użyj kabla koncentrycznego RG-6 (75 Ω).
• Zalecany jest Belden 88760 lub odpowiednik.
• Nie używaj kabla RG-58 (50 Ω). Powoduje odbicia sygnału.
• Zakończ oba końce terminatorami 75 Ω. Użyj Allen Bradley 1786-TCT lub odpowiednika.

Przykład problemu z polem:Klient użył kabla RG-58 w sieci ControlNet. W systemie występowały sporadyczne błędy komunikacji. Moduły losowo wypadałyby z sieci. Przyczyna: Niedopasowanie impedancji kabla. Poprawka: wymieniono wszystkie kable na RG-6. Zakończono oba końce. Komunikacja natychmiast się ustabilizowała.

Zgodność wersji oprogramowania sprzętowego

Allen Bradley 1756-CNB ma różne wersje oprogramowania sprzętowego. Starsze wersje mogą nie działać z nowszym oprogramowaniem RSLogix 5000. Przed instalacją sprawdź kompatybilność oprogramowania sprzętowego.

Co Feimu robi przed wysyłką:

• Każdy 1756-CNB jest testowany w sieci testowej ControlNet.
• Wersja oprogramowania sprzętowego jest weryfikowana i rejestrowana.
• Jeśli Klient określi wymaganą wersję oprogramowania, sprawdzamy ją przed wysyłką.
• Jeżeli oprogramowanie sprzętowe jest za stare dla systemu klienta, zalecamy alternatywny moduł (1756-CNBR lub 1756-ENBT).

Uwaga dotycząca aktualizacji oprogramowania sprzętowego:Oprogramowanie sprzętowe 1756-CNB nie może być aktualizowane w terenie. Jest on wypalany w module fabrycznie. Jedynym sposobem na uzyskanie nowszej wersji jest zakup modułu z nowszym oprogramowaniem. Feimu może pomóc w określeniu właściwej wersji dla Twojego systemu.

Ustawienie adresu węzła i typowe błędy

Model 1756-CNB ma dwa przełączniki obrotowe na panelu przednim. Ustawiają one adres węzła. Prawidłowe ustawienie adresu węzła jest niezbędne do działania sieci.

Ustawienie adresu węzła:

• Dwa przełączniki obrotowe są oznaczone „TENS” i „UNITS”.
• Przełącznik TENS ustawia cyfrę dziesiątek (0-9).
• Przełącznik UNITS ustawia cyfrę jednostek (0-9).
• Prawidłowe adresy węzłów: od 1 do 99.
• Węzeł 0 jest zarezerwowany dla mastera sieci (programu planującego).

Typowe błędy:

• Ustawienie obu przełączników na 0:To jest nieprawidłowe. Węzeł 0 nie jest dozwolony dla modułów we/wy.
• Zduplikowane adresy:Dwa moduły o tym samym adresie węzła w tej samej sieci powodują błędy komunikacji.
• Zapominając ustawić przełączniki:Moduł korzysta z adresu domyślnego jeśli przełączniki nie są ustawione. Wartość domyślna to 0. Ta wartość jest nieprawidłowa.
• Zmiana adresu przy zasilaniu:Przełączniki obrotowe są odczytywane po włączeniu zasilania. Zmiana ich przy zasilaniu modułu nie powoduje zmiany adresu. Wyłącz i włącz ponownie po zmianie.

Zalecana praktyka:

1. Zaplanuj adresy wszystkich węzłów przed instalacją.
2. Zapisz adres węzła na module trwałym znacznikiem. Pomaga to w przyszłej konserwacji.
3. Przed zmianą adresów węzłów wyłącz obudowę.
4. Zawsze zostawiaj węzeł 0 dla harmonogramu sieci.

Diody LED stanu modułu i diagnostyka

Model 1756-CNB ma kilka diod LED na przednim panelu. Zapewniają one natychmiastową informację o stanie bez terminala do programowania.

Weryfikacja autentyczności produktu

Moduły Allen Bradley 1756-CNB są powszechnie podrabiane. Użyj tych kontroli, aby zweryfikować autentyczność.

• Kolor panelu przedniego:Oryginalne moduły mają specyficzny beżowo-szary kolor, zgodny z rodziną ControlLogix. Podróbki często mają inny odcień lub błyszczące wykończenie.
• Jakość etykiety:Oryginalne etykiety mają trwały nadruk z wyraźnie widocznym numerem modelu 1756-CNB. Podrabiane etykiety często mają niewyraźny tekst lub odklejają się na krawędziach.
• Jakość przełącznika obrotowego:Oryginalne przełączniki obrotowe są mocne i posiadają zatrzask. Podróbki często mają luźne lub lepkie przełączniki.
• Jakość portu BNC:Oryginalne porty BNC są pozłacane i bezpiecznie pasują do kabli. Podróbki często wykorzystują luźne złącza niskiej jakości.
• Waga modułu:Oryginalny 1756-CNB waży około 0,35 kg. Podróbki często wydają się lżejsze.
• Naklejka z oprogramowaniem:Oryginalne moduły mają małą naklejkę pokazującą wersję oprogramowania. Podróbkom często brakuje tej naklejki.

Jeżeli po prawidłowej konfiguracji moduł wyświetla czerwoną diodę OK, można podejrzewać podróbkę. Skontaktuj się z Feimu Technology, aby przesłać zdjęcia w celu weryfikacji.

O technologii Feimu

Feimu Technology działa w mieście Jiangmen w prowincji Guangdong w Chinach. Firma powstała w 2005 roku i dostarczała komponenty automatyki klientom w ponad 30 krajach.

• Lata działania:20 lat od 2025 r.
• Magazyn:Ponad 2000 metrów kwadratowych. Kontrolowana temperatura. Wilgotność utrzymywana poniżej 60%.
• Spis:Ponad 5000 aktywnych jednostek SKU. Zawiera moduły ControlLogix, CompactLogix, SLC 500 i POINT I/O.
• Przewożone marki:Allena Bradleya, Siemensa, GE, Schneidera.
• Rynki eksportowe:Europa, Ameryka Północna, Ameryka Południowa, Bliski Wschód, Azja Południowo-Wschodnia. Ponad 30 krajów.
• Testowanie 1756-CNB:Każdy moduł jest sprawdzany wizualnie. Przełączniki obrotowe sprawdzone pod kątem płynnego działania. Sprawdzono porty BNC. Moduł włączony w obudowie testowej ControlLogix. Dioda OK zweryfikowana. Testowano komunikację za pomocą kabla testowego i analizatora sieci. Wersja oprogramowania zweryfikowana i zarejestrowana. 24-godzinny test wypalania.
• Gwarancja:12 miesięcy od daty wysyłki. Obejmuje wady produkcyjne. Nie obejmuje uszkodzeń kabli, przepięć, uszkodzeń fizycznych ani zalania.
